Trong hệ thống điện dân dụng và công nghiệp, chống sét lan truyền 1 pha và 3 pha là thiết bị không thể thiếu để bảo vệ an toàn cho thiết bị điện, tủ điện và hệ thống điều khiển.
Các dòng sét lan truyền có thể xuất hiện qua đường nguồn, đường tín hiệu hoặc mạng viễn thông, gây hư hại nghiêm trọng cho thiết bị điện tử.
Vì vậy, việc hiểu rõ nguyên lý hoạt động và cách đấu nối chống sét lan truyền chuẩn kỹ thuật là rất quan trọng, đặc biệt khi sử dụng thiết bị Watchfuleye-USA – thương hiệu hàng đầu thế giới về bảo vệ điện áp.
Tìm hiểu về chống sét lan truyền 1 pha và 3 pha
Chống sét lan truyền 1 pha được sử dụng cho các hệ thống điện dân dụng hoặc văn phòng có nguồn 1P + N – 220V, thường lắp ở tủ điện tổng, tủ tầng hoặc bảng điện điều khiển.
Trong khi đó, chống sét lan truyền 3 pha được dùng cho hệ thống điện công nghiệp 3P + N – 380V, nơi có nhiều thiết bị công suất lớn như: máy bơm, máy lạnh trung tâm, biến tần, tủ ATS,…
Cả hai loại đều có nhiệm vụ:
- Hấp thụ xung điện do sét đánh trực tiếp hoặc gián tiếp.
- Ngăn không cho dòng sét lan truyền theo đường dây gây hư hại thiết bị.
- Ổn định điện áp tức thời, bảo vệ linh kiện điện tử nhạy cảm.
Thiết bị Watchfuleye-USA nổi bật với công nghệ MOV kết hợp GDT, giúp phản ứng trong mili-giây, bảo vệ tối đa cho hệ thống điện cả 1 pha lẫn 3 pha.
Chống sét lan truyền 1pha
Thiết bị chống sét lan truyền 1 pha Watchfuleye-USA nổi bật với màu sắc nhận diện chuyên nghiệp, đèn báo trạng thái hoạt động rõ ràng và cấu tạo mô-đun dễ thay thế. Đây là thiết bị giúp bảo vệ thiết bị điện gia đình khỏi xung sét lan truyền và quá áp đột ngột, đảm bảo an toàn tuyệt đối cho hệ thống điện trong nhà ở, văn phòng và công trình dân dụng.

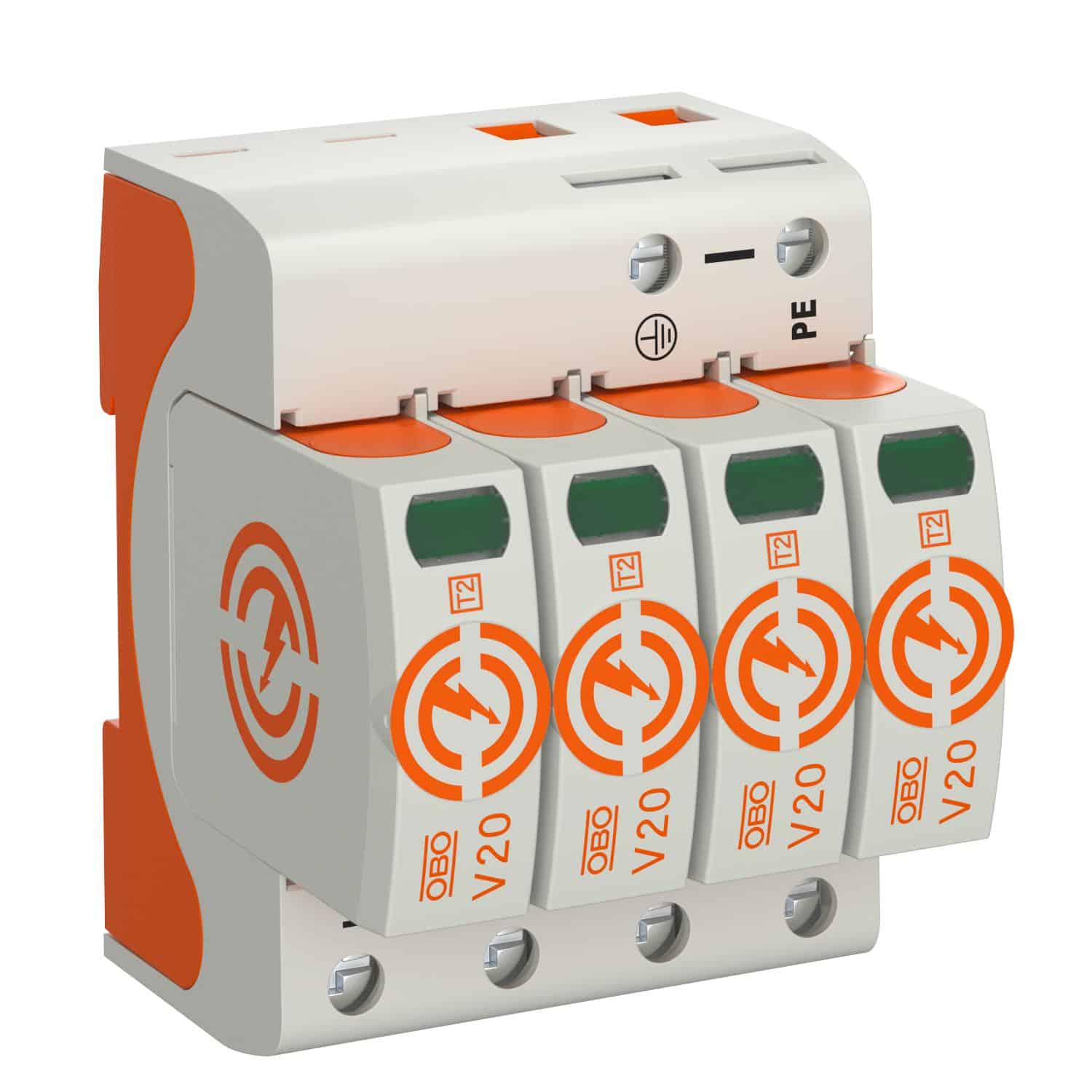

Chống sét lan truyền 3 pha
Thiết bị giúp bảo vệ hệ thống điện 3 pha khỏi sét lan truyền và quá áp, đảm bảo an toàn cho máy móc và tủ điện công nghiệp.
Cấu tạo và nguyên lý hoạt động : Chống sét lan truyền 1 pha và 3 pha
Một bộ chống sét lan truyền Watchfuleye-USA gồm 3 thành phần chính:
- MOV (Metal Oxide Varistor) – phần tử hấp thụ điện áp quá cao.
- GDT (Gas Discharge Tube) – ống phóng điện khí giúp xả dòng sét lớn.
- MCB/CB – thiết bị bảo vệ ngắt khi quá tải hoặc hỏng SPD.
Khi có xung sét lan truyền, MOV và GDT sẽ nhanh chóng dẫn dòng sét xuống hệ thống tiếp địa, ngăn không cho điện áp quá mức đi vào thiết bị.
Sau khi xung sét qua đi, thiết bị tự phục hồi về trạng thái cách điện, đảm bảo hoạt động liên tục, bền bỉ và ổn định.
Thiết bị Watchfuleye-USA có đèn báo trạng thái giúp người dùng dễ dàng kiểm tra SPD còn hoạt động hay cần thay thế.
Chống sét lan truyền 1 pha và 3 pha
Chống sét lan truyền là thiết bị bảo vệ điện giúp ngăn xung sét và quá áp lan truyền theo đường dây nguồn. Sử dụng SPD Watchfuleye-USA giúp bảo vệ an toàn cho thiết bị điện dân dụng, công nghiệp, kéo dài tuổi thọ và ổn định hệ thống điện.
Cách đấu nối chống sét lan truyền 1 pha và 3 pha chuẩn kỹ thuật
Đấu nối đúng cách là yếu tố quan trọng quyết định hiệu quả bảo vệ.
Dưới đây là hướng dẫn cơ bản theo tiêu chuẩn IEC 61643-11:
🔹 Đấu nối chống sét lan truyền 1 pha (1P+N – 220V):
- Dây L (pha) đi qua SPD rồi nối vào MCB.
- Dây N (trung tính) nối vào cổng N trên SPD.
- Dây PE (tiếp địa) nối thẳng xuống hệ thống tiếp địa ≤10Ω.
- Dây đấu nối càng ngắn và thẳng càng tốt, tránh gấp khúc để giảm cảm kháng.
🔹 Đấu nối chống sét lan truyền 3 pha (3P+N – 380V):
- Mỗi pha L1, L2, L3 đi qua SPD tương ứng.
- Trung tính N nối chung về SPD.
- Dây tiếp địa PE nối xuống hệ thống tiếp địa.
Với thiết bị Watchfuleye-USA, cấu tạo dạng mô-đun giúp thay thế từng pha độc lập, dễ bảo trì, tiện thi công và đạt hiệu quả bảo vệ cao nhất.
Ứng dụng và vị trí lắp đặt thiết bị chống sét lan truyền 1 pha và 3 pha
Thiết bị chống sét lan truyền 1 pha và 3 pha Watchfuleye-USA được lắp đặt phổ biến tại:
- Tủ điện tổng, tủ phân phối trong nhà máy, khu dân cư, trạm BTS, năng lượng mặt trời.
- Tủ điện trung tâm tòa nhà, khách sạn, bệnh viện, trường học.
- Hệ thống điều khiển PLC, server, máy tính công nghiệp, camera giám sát.
Vị trí lắp đặt nên sau Aptomat chính (MCB), trước các nhánh thiết bị tải.
Ngoài ra, nên kết hợp cùng hệ thống chống sét trực tiếp và tiếp địa tiêu chuẩn, đảm bảo an toàn tuyệt đối cho toàn bộ công trình.
