Thi công chống sét

Thi công chống sét là một quy trình quan trọng nhằm bảo vệ công trình và con người khỏi tác hại của sét. Dưới đây là hướng dẫn chi tiết về các bước thi công hệ thống chống sét:

1. Khảo sát và lập kế hoạch:

• Đánh giá hiện trạng công trình: Xác định vị trí, chiều cao, cấu trúc và các yếu tố đặc thù của công trình.

• Phân tích nguy cơ sét đánh: Xem xét tần suất dông sét trong khu vực, vị trí địa lý và các công trình lân cận để xác định mức độ rủi ro.

• Lập kế hoạch thi công: Dựa trên kết quả khảo sát, lập bản vẽ thiết kế hệ thống chống sét phù hợp, bao gồm vị trí lắp đặt kim thu sét, đường dẫn sét và hệ thống tiếp địa.

2. Chuẩn bị vật liệu và thiết bị:

• Kim thu sét: Lựa chọn loại kim thu sét phù hợp (truyền thống hoặc hiện đại) với bán kính bảo vệ đáp ứng yêu cầu của công trình.

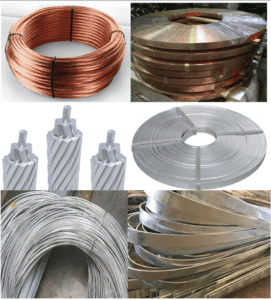

• Dây dẫn sét: Sử dụng dây dẫn có tiết diện và chất liệu phù hợp, thường là dây đồng trần hoặc bọc PVC với tiết diện tối thiểu 50mm².

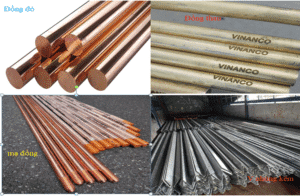

• Cọc tiếp địa: Chọn cọc tiếp địa bằng thép mạ đồng hoặc thép mạ kẽm, kích thước phổ biến là D16mm, dài 2,4m.

• Hộp kiểm tra điện trở: Được lắp đặt để kiểm tra và bảo trì hệ thống tiếp địa.

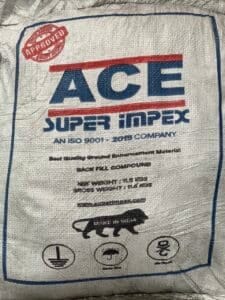

• Hóa chất giảm điện trở (GEM): Sử dụng trong trường hợp đất có điện trở suất cao để giảm điện trở tiếp địa.

• Thiết bị hàn hóa nhiệt: Dùng để hàn nối các mối nối đảm bảo độ bền và dẫn điện tốt.



3. Thi công hệ thống tiếp địa:

• Đào rãnh tiếp địa: Đào rãnh với độ sâu tối thiểu 0,8m và rộng 0,5m xung quanh công trình hoặc theo thiết kế.

• Đóng cọc tiếp địa: Đóng cọc theo phương thẳng đứng, khoảng cách giữa các cọc tối thiểu bằng chiều dài của cọc.



• Nối các cọc tiếp địa: Sử dụng cáp đồng trần hoặc dải đồng để nối các cọc với nhau, đảm bảo liên kết chắc chắn.



• Sử dụng hóa chất giảm điện trở: Trong trường hợp cần thiết, đổ hóa chất GEM xung quanh cọc và trong rãnh để giảm điện trở đất



• Lấp đất và hoàn thiện: Sau khi hoàn thành, lấp đất và nén chặt để đảm bảo tiếp xúc tốt giữa cọc và đất.

4. Lắp đặt kim thu sét và cột đỡ:

• Gia công cột đỡ kim thu sét: Sử dụng vật liệu bền vững như inox hoặc thép mạ kẽm, chiều cao cột tùy thuộc vào thiết kế và yêu cầu bảo vệ.



• Lắp đặt kim thu sét: Gắn kim thu sét lên đỉnh cột đỡ, đảm bảo kết nối chắc chắn và đúng kỹ thuật.

• Dựng cột và cố định: Lắp đặt cột đỡ kim thu sét tại vị trí cao nhất của công trình, cố định chắc chắn bằng các phương pháp phù hợp để đảm bảo an toàn trong điều kiện thời tiết khắc nghiệt.

5. Đi dây dẫn sét:

• Lựa chọn đường đi dây dẫn: Dây dẫn sét nên đi theo đường ngắn nhất từ kim thu sét đến hệ thống tiếp địa, hạn chế các đoạn gấp khúc và tránh tiếp xúc với các thiết bị điện khác.

• Cố định dây dẫn: Sử dụng kẹp và ống bảo vệ để cố định dây dẫn vào tường hoặc cấu trúc công trình, đảm bảo an toàn và thẩm mỹ.

• Đấu nối với hệ thống tiếp địa: Kết nối dây dẫn sét với hệ thống tiếp địa thông qua hộp kiểm tra điện trở, đảm bảo mối nối chắc chắn và dẫn điện tốt.

6. Kiểm tra và đo điện trở hệ thống:

• Sử dụng thiết bị đo chuyên dụng: Đo điện trở của hệ thống tiếp địa bằng máy đo điện trở đất để đảm bảo giá trị điện trở nằm trong giới hạn cho phép (thường nhỏ hơn 10Ω).

• Xử lý khi điện trở không đạt yêu cầu: Nếu điện trở đo được cao hơn mức cho phép, cần bổ sung cọc tiếp địa, thêm hóa chất giảm điện trở hoặc điều chỉnh cấu hình hệ thống tiếp địa để đạt được giá trị mong muốn.

7. Hoàn thiện và nghiệm thu:

• Kiểm tra tổng thể hệ thống: Đảm bảo tất cả các thành phần của hệ thống chống sét được lắp đặt đúng kỹ thuật và an toàn.

• Lập hồ sơ nghiệm thu: Ghi chép chi tiết về quá trình thi công, kết quả đo điện trở và các thông số kỹ thuật khác để phục vụ cho việc bảo trì và kiểm tra định kỳ.

• Hướng dẫn sử dụng và bảo trì: Cung cấp hướng dẫn cho chủ đầu tư về cách thức kiểm tra, bảo trì hệ thống chống sét để đảm bảo hiệu quả lâu dài.

Việc thi công hệ thống chống sét đòi hỏi sự tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật và an toàn. Do đó, nên lựa chọn các đơn vị thi công chuyên nghiệp và có kinh nghiệm để đảm bảo chất lượng và hiệu quả bảo vệ của hệ thống.
