Cọc tiếp địa

Cọc tiếp địa là thiết bị quan trọng trong hệ thống chống sét và nối đất an toàn điện, có vai trò dẫn dòng điện rò rỉ hoặc tia sét truyền xuống đất một cách an toàn, ngăn chặn nguy cơ hư hỏng thiết bị và bảo vệ con người. Ngay từ những công trình dân dụng đơn giản cho đến các hệ thống công nghiệp quy mô lớn, cọc tiếp địa luôn là thành phần không thể thiếu.

Trải qua nhiều năm phát triển, thị trường đã xuất hiện nhiều loại cọc tiếp địa với cấu tạo, chất liệu và công nghệ sản xuất khác nhau – từ cọc thép mạ kẽm, mạ đồng, đến cọc đồng nguyên chất hay hợp kim cao cấp. Mỗi loại đều mang đến hiệu quả sử dụng và mức đầu tư riêng biệt. Trong bài viết này, chúng ta sẽ cùng tìm hiểu sâu về cọc tiếp địa – từ lịch sử phát triển, nguyên lý hoạt động, cấu tạo, các loại phổ biến trên thị trường, tiêu chuẩn kiểm định, cách chọn mua phù hợp, đến hướng dẫn thi công thực tế – giúp bạn có được lựa chọn chính xác và tối ưu nhất.

1. Lịch sử hình thành và vai trò của cọc tiếp địa

Từ những năm đầu thế kỷ 18, khi nhà khoa học Benjamin Franklin phát minh ra hệ thống thu sét đầu tiên, khái niệm về nối đất và sử dụng cọc tiếp địa đã bắt đầu được ứng dụng thực tế. Ban đầu, các thanh kim loại đơn giản được chôn thẳng xuống đất để truyền dòng điện từ thiết bị hoặc tia sét ra môi trường tự nhiên, giảm thiểu rủi ro cho công trình và con người. Qua thời gian, nhận thức về vai trò của nối đất ngày càng sâu sắc, đặc biệt trong bối cảnh điện khí hóa và công nghiệp hóa diễn ra mạnh mẽ.

Ngày nay, cọc tiếp địa không chỉ được ứng dụng trong các hệ thống chống sét mà còn hiện diện trong hầu hết công trình dân dụng, nhà máy, trạm điện, trung tâm dữ liệu, bệnh viện… Với vai trò là điểm trung gian tiếp xúc với đất, cọc giúp phân tán dòng điện sự cố một cách an toàn, bảo vệ thiết bị khỏi chập cháy và con người khỏi bị điện giật. Hơn nữa, trong các hệ thống truyền thông hoặc tín hiệu, cọc tiếp địa còn góp phần giảm nhiễu điện từ và cải thiện chất lượng vận hành.

2. Cấu tạo và nguyên lý hoạt động của cọc tiếp địa

Một cọc tiếp địa tiêu chuẩn thường được chế tạo từ kim loại dẫn điện tốt như đồng, thép mạ đồng, thép mạ kẽm nhúng nóng hoặc hợp kim đồng. Cấu tạo phổ biến gồm một thanh trụ tròn đặc ruột hoặc rỗng, đường kính từ 14mm đến 20mm, chiều dài từ 1,2m đến 3m. Hai đầu cọc thường được tiện ren để nối dài hoặc liên kết với hệ thống dây dẫn tiếp địa. Một số loại cọc cao cấp được thiết kế kèm đầu nhọn giúp dễ dàng xuyên sâu vào lòng đất mà không cần khoan trước.

Nguyên lý hoạt động của cọc tiếp địa dựa trên khả năng truyền dòng điện xuống đất với điện trở thấp nhất. Khi xảy ra hiện tượng rò rỉ điện, sét đánh hoặc quá áp từ lưới điện, dòng điện sẽ theo dây dẫn tiếp địa truyền tới cọc. Nhờ kết nối với đất và khả năng dẫn điện tốt, cọc sẽ trung hòa dòng điện này và phân tán đều ra môi trường xung quanh. Điều này giúp tránh tình trạng tích điện gây nguy hiểm và bảo vệ an toàn cho người và thiết bị.

Ngoài ra, để nâng cao hiệu quả tiếp địa, hệ thống thường đi kèm hóa chất giảm điện trở hoặc đất sét bentonite giúp cải thiện khả năng tiếp xúc giữa cọc và môi trường đất. Điều này đặc biệt quan trọng tại các khu vực đất khô, đá, cát hoặc đất có điện trở suất cao.

3. Phân loại các loại cọc tiếp địa phổ biến hiện nay

Trên thị trường hiện nay, cọc tiếp địa được chia thành nhiều loại dựa theo vật liệu chế tạo và công nghệ sản xuất. Mỗi loại sở hữu những ưu điểm và đặc tính riêng phù hợp với từng nhu cầu sử dụng và điều kiện địa chất khác nhau.

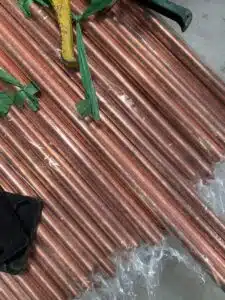

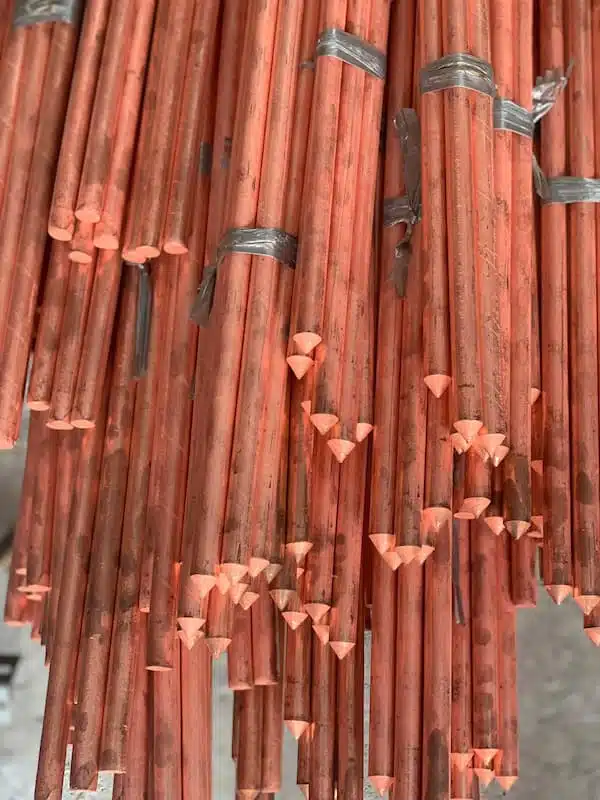

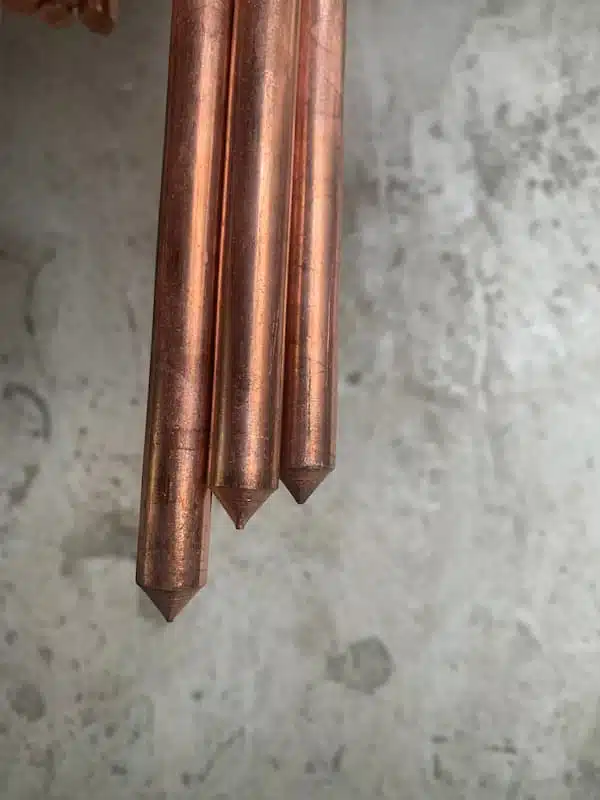

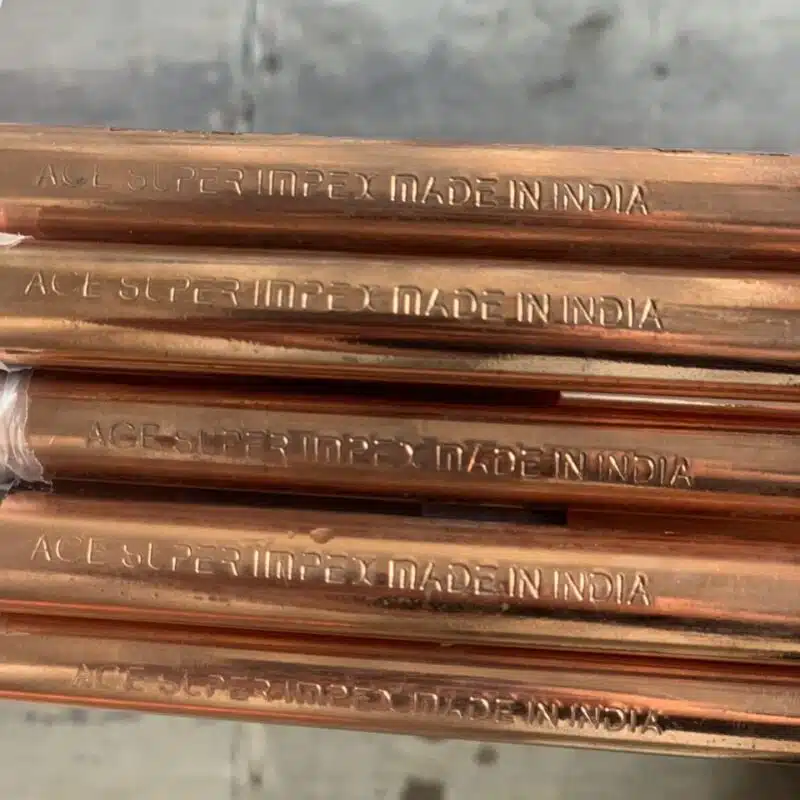

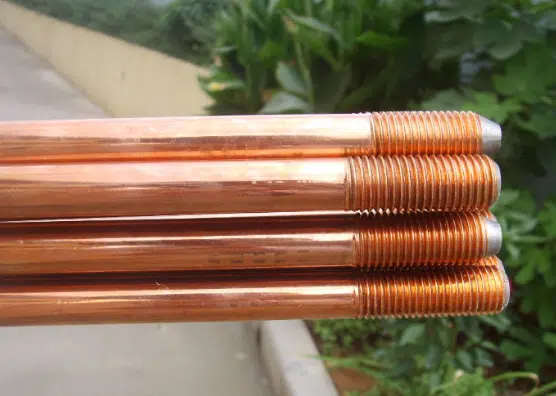

3.1 Cọc tiếp địa mạ đồng Ấn Độ

Đây là loại cọc phổ biến nhất hiện nay, được sản xuất bằng công nghệ mạ điện phân, phủ lớp đồng nguyên chất dày từ 250μm trở lên lên lõi thép cường lực. Cọc tiếp địa mạ đồng Ấn Độ có khả năng chống ăn mòn tốt, độ bền cơ học cao và tuổi thọ từ 30–50 năm tùy điều kiện đất. Giá thành vừa phải, dễ thi công, phù hợp với các công trình dân dụng và công nghiệp.

3.2 Cọc tiếp địa mạ đồng Việt Nam

Loại này được sản xuất trong nước với tiêu chuẩn kỹ thuật tương đương hàng nhập khẩu. Tuy nhiên, lớp mạ đồng thường mỏng hơn (khoảng 100–150μm), tuổi thọ giảm nhẹ nhưng đổi lại giá thành rẻ hơn đáng kể. Đây là lựa chọn tiết kiệm, hiệu quả trong các dự án quy mô vừa và nhỏ.

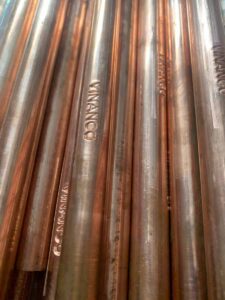

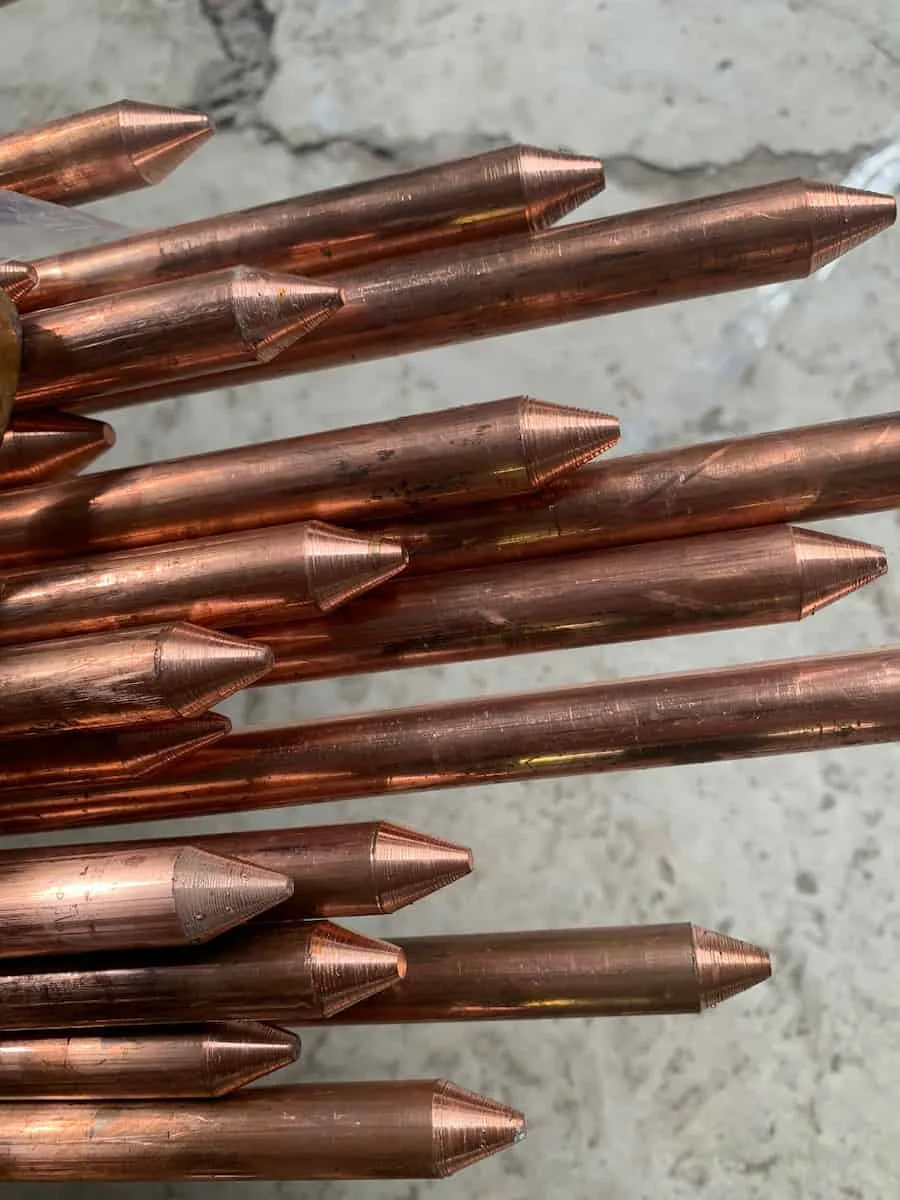

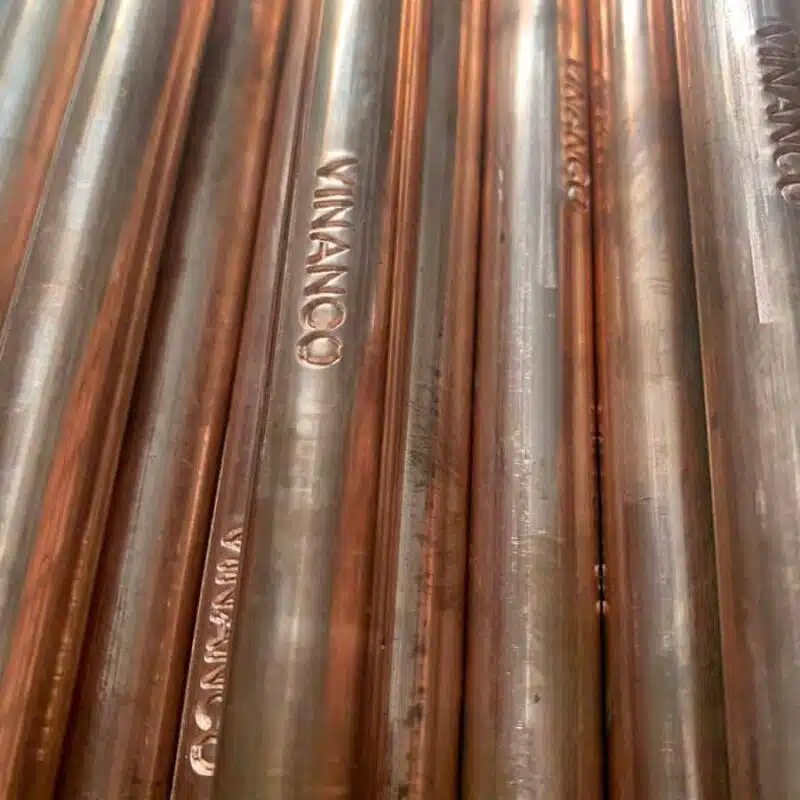

3.3 Cọc tiếp địa bằng đồng đỏ

Cọc tiếp địa đồng đỏ nguyên chất có độ dẫn điện vượt trội, khả năng chống ăn mòn cao nhất, tuổi thọ có thể lên đến 70 năm. Tuy nhiên, nhược điểm lớn là giá thành rất cao. Loại này thường chỉ sử dụng trong các hệ thống chống sét đòi hỏi tiêu chuẩn cao như trạm điện, nhà máy hóa chất, sân bay, bệnh viện hoặc nơi có độ ẩm cao, đất nhiễm mặn.

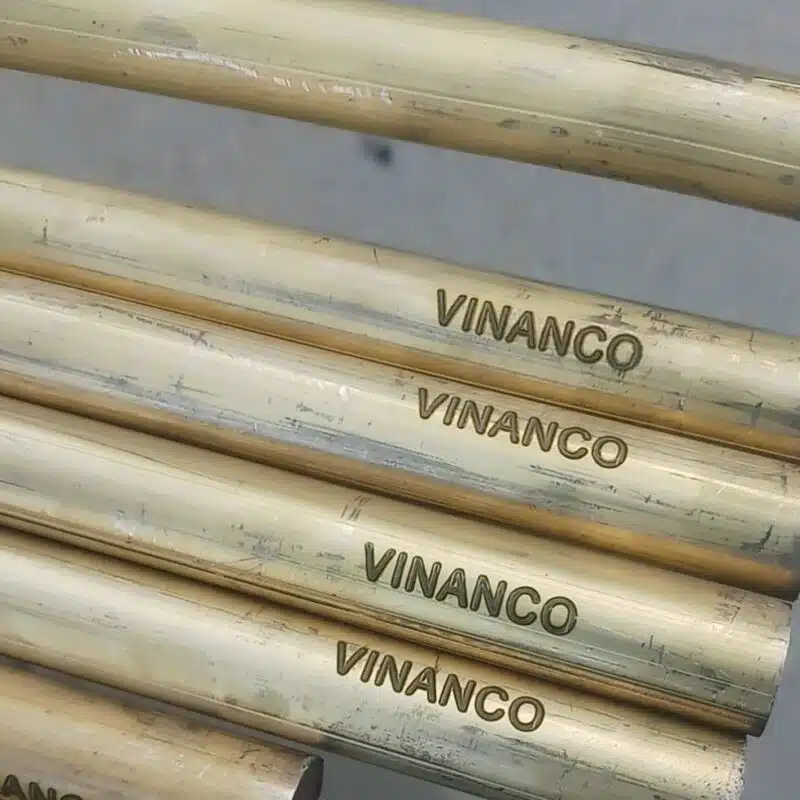

3.4 Cọc tiếp địa bằng đồng thau

Đồng thau là hợp kim giữa đồng và kẽm, có độ bền và khả năng chống ăn mòn khá tốt. Tuy dẫn điện không bằng đồng đỏ nhưng vẫn đạt hiệu quả trong nhiều hệ thống tiếp địa. Cọc đồng thau có giá rẻ hơn so với đồng đỏ nhưng cao hơn so với thép mạ đồng. Đây là lựa chọn cân bằng giữa chất lượng và chi phí.

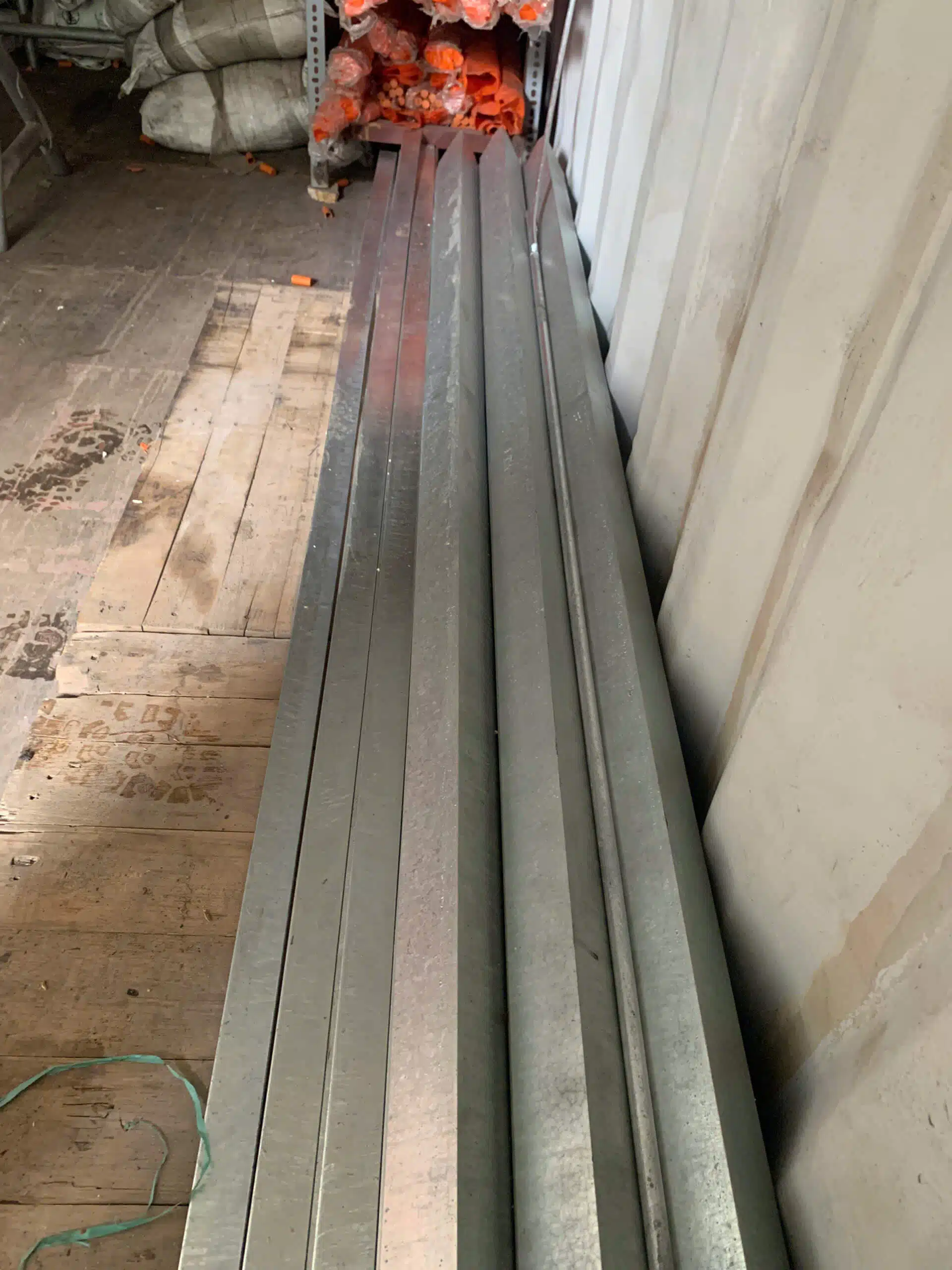

3.5 Cọc tiếp địa mạ kẽm nhúng nóng

Cọc thép mạ kẽm được sản xuất bằng cách nhúng nóng trong bể kẽm ở nhiệt độ cao. Lớp mạ kẽm bảo vệ lõi thép khỏi bị oxy hóa, tăng tuổi thọ lên khoảng 15–25 năm. Mặc dù dẫn điện kém hơn cọc đồng, nhưng giá thành rẻ, dễ thi công, phù hợp cho các công trình không yêu cầu khắt khe về điện trở tiếp đất.

4. Bảng so sánh chi tiết giữa các loại cọc tiếp địa

Mỗi loại cọc tiếp địa đều có những ưu nhược điểm riêng, ảnh hưởng đến hiệu quả tiếp địa, chi phí và tuổi thọ hệ thống. Để giúp bạn dễ dàng lựa chọn, bảng so sánh dưới đây tổng hợp rõ từng tiêu chí quan trọng:

Nhận định chuyên sâu

• Nếu ưu tiên độ bền và an toàn điện, hãy chọn cọc đồng đỏ – dù giá cao nhưng đảm bảo tối đa về hiệu suất và tuổi thọ.

• Nếu ngân sách hạn chế nhưng cần chất lượng ổn định, cọc mạ đồng Ấn Độ là lựa chọn tối ưu.

• Cọc mạ kẽm nhúng nóng phù hợp với công trình nhỏ, ít yêu cầu về điện trở đất, hoặc cần thi công nhanh, giá rẻ.

5. Tiêu chuẩn kiểm định và chất lượng cọc tiếp địa

Để đảm bảo an toàn và hiệu quả truyền điện xuống đất, cọc tiếp địa phải đáp ứng các tiêu chuẩn kiểm định nghiêm ngặt về vật liệu, khả năng dẫn điện và độ bền trong môi trường sử dụng.

Tiêu chuẩn quốc tế và Việt Nam áp dụng

Hiện nay, nhiều tiêu chuẩn quốc tế và nội địa đang được áp dụng để kiểm định chất lượng cọc tiếp địa:

• IEC 62561-2 (Quốc tế): Xác định yêu cầu kỹ thuật cho điện cực tiếp đất trong hệ thống chống sét. Tiêu chuẩn này nhấn mạnh khả năng dẫn điện, độ ăn mòn và kết cấu cơ học của vật liệu.

• UL 467 (Hoa Kỳ): Áp dụng cho hệ thống tiếp địa – đặc biệt cho các loại cọc tiếp địa sử dụng trong hệ thống điện và chống sét lan truyền.

• TCVN 9385:2012 (Việt Nam): Tiêu chuẩn bắt buộc trong thiết kế, lắp đặt hệ thống chống sét trực tiếp và hệ thống nối đất. Cọc tiếp địa phải có khả năng chịu ăn mòn, dẫn điện tốt và được thi công theo quy trình kỹ thuật chuẩn.

• ASTM B843 và ASTM A153: Liên quan đến lớp phủ mạ đồng hoặc mạ kẽm của cọc, đảm bảo độ bám dính và độ dày tối thiểu theo yêu cầu.

Chỉ tiêu kiểm tra chất lượng

Một số yếu tố quan trọng cần được kiểm định đối với cọc tiếp địa bao gồm:

• Độ dày lớp mạ: Với cọc mạ đồng, lớp phủ phải đạt ≥250 micron (μm) đối với loại cao cấp, tối thiểu 100μm với loại phổ thông. Độ dày này ảnh hưởng trực tiếp đến khả năng chống ăn mòn.

• Chất liệu lõi thép: Lõi phải là thép cacbon cường độ cao, đảm bảo độ bền cơ học và truyền dẫn ổn định.

• Tính liên kết kim loại: Lớp mạ không được bong tróc, nứt hoặc bị oxy hóa trong điều kiện thường. Cọc tiếp địa kém chất lượng sẽ nhanh chóng bị ăn mòn dẫn đến giảm hiệu quả tiếp địa.

• Điện trở suất bề mặt: Kiểm tra điện trở suất giúp đánh giá khả năng tiếp xúc và truyền dòng điện xuống đất – yếu tố then chốt của hệ thống chống sét.

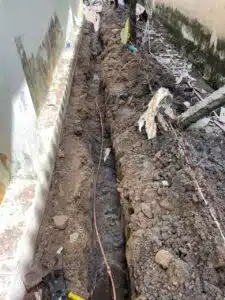

6. Hướng dẫn thi công cọc tiếp địa đúng kỹ thuật

 Việc thi công cọc tiếp địa đúng quy trình là yếu tố quyết định đến hiệu quả truyền điện và độ an toàn cho hệ thống. Dưới đây là quy trình thi công phổ biến và các lưu ý kỹ thuật quan trọng trong thực tế.

6.1 Chuẩn bị vật tư và công cụ

• Cọc tiếp địa phù hợp với yêu cầu hệ thống (mạ đồng, đồng đỏ, mạ kẽm, v.v.)

• Búa rung hoặc máy ép thủy lực để đóng cọc

• Kẹp nối, dây đồng trần hoặc cáp tiếp địa để liên kết

• Hộp kiểm tra tiếp địa, vữa bentonite hoặc hóa chất giảm điện trở nếu cần

6.2 Quy trình thi công từng bước

Bước 1: Khảo sát và chọn vị trí thi công
Chọn nơi có độ ẩm ổn định, tránh vùng đất đá khô cứng hoặc nền bê tông. Vị trí nên gần tủ điện, kim thu sét để tối ưu chiều dài dây dẫn sét.

Bước 2: Đóng cọc tiếp địa
Dùng máy rung hoặc búa ép để đóng cọc sâu tối thiểu 2,4 mét xuống đất. Với hệ thống có yêu cầu điện trở thấp, có thể đóng từ 2–3 cọc và liên kết thành mạch vòng.

Bước 3: Liên kết cọc với dây dẫn sét

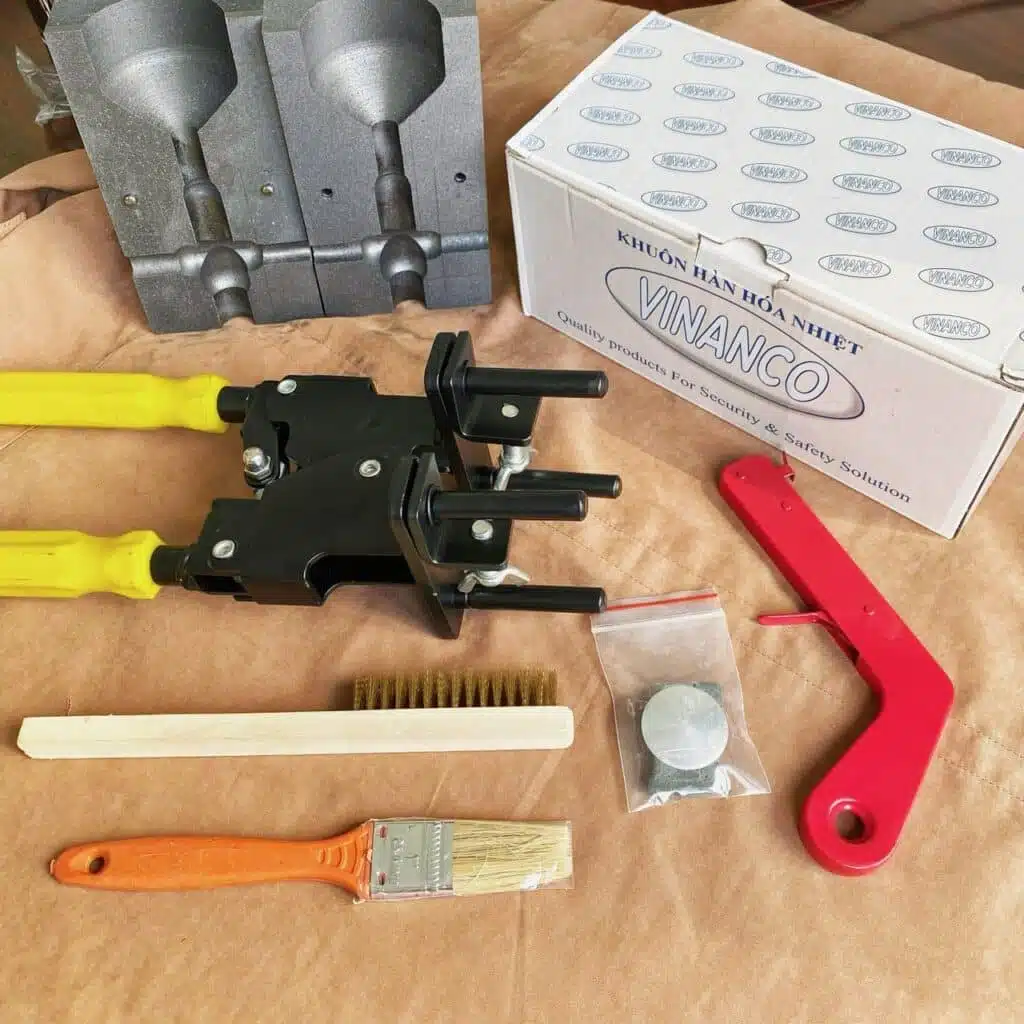

Sử dụng mối hàn hóa nhiệt hoặc kẹp ép chuyên dụng để kết nối cọc với dây tiếp địa bằng đồng. Phải đảm bảo tiếp xúc kim loại tốt và không bị oxy hóa.

Bước 4: Đo điện trở suất hệ thống
Dùng đồng hồ đo điện trở đất để kiểm tra giá trị. Theo tiêu chuẩn, điện trở ≤10Ω là chấp nhận được, tuy nhiên với thiết bị nhạy cảm, nên ≤5Ω.

Bước 5: Lắp hộp kiểm tra và hoàn thiện
Lắp hộp kiểm tra tiếp địa trên mặt đất, lấp đất và ghi chú sơ đồ tiếp địa để phục vụ bảo trì sau này

Cọc tiếp địa không chỉ là thành phần kỹ thuật bắt buộc trong mọi hệ thống chống sét và nối đất an toàn mà còn đóng vai trò then chốt trong việc bảo vệ con người và thiết bị điện khỏi các rủi ro do dòng rò, sét đánh hoặc nhiễu điện từ. Việc lựa chọn đúng loại cọc, hiểu rõ đặc tính vật liệu, tuân thủ tiêu chuẩn kỹ thuật và thi công chuẩn xác chính là nền tảng để đảm bảo hệ thống tiếp địa vận hành hiệu quả, bền vững theo thời gian. Nếu bạn đang cần tư vấn chuyên sâu, cung cấp vật tư chính hãng hoặc hỗ trợ thi công hệ thống tiếp địa đúng kỹ thuật – đừng ngần ngại liên hệ với Vinanco Group qua website thegioichongset.com, sieuthichongset.com hoặc vinanco.net để được phục vụ tận tâm, chuyên nghiệp và nhanh chóng.
