Trong các công trình điện dân dụng và công nghiệp, đóng cọc tiếp địa chống giật là bước không thể thiếu nhằm đảm bảo an toàn điện và bảo vệ thiết bị.
Một hệ thống tiếp địa được thi công đúng kỹ thuật sẽ giúp dòng điện rò, xung sét hoặc sự cố chạm vỏ nhanh chóng thoát xuống đất, ngăn ngừa nguy cơ giật điện và cháy nổ.
Hãy cùng Vinanco Group tìm hiểu quy trình, vật tư và tiêu chuẩn thi công đóng cọc tiếp địa chống giật đúng kỹ thuật theo chuẩn hiện hành.
Tác dụng của đóng cọc tiếp địa chống giật
Cọc tiếp địa có nhiệm vụ truyền dòng điện rò rỉ hoặc xung sét xuống đất. Khi xảy ra sự cố rò điện, hệ thống tiếp địa hoạt động như một “lối thoát an toàn” giúp:
- Ngăn ngừa điện giật nguy hiểm cho người sử dụng.
- Bảo vệ thiết bị điện, đặc biệt là tủ điện, máy lạnh, bình nước nóng.
- Ổn định điện áp trong hệ thống, tránh hư hại thiết bị nhạy cảm.
- Giảm thiểu ảnh hưởng sét lan truyền từ đường dây điện hoặc mạng lưới xung quanh.
Việc đóng cọc tiếp địa chống giật đúng tiêu chuẩn kỹ thuật không chỉ bảo đảm an toàn mà còn giúp công trình đạt chuẩn nghiệm thu hệ thống điện theo quy định.
Cấu tạo và vật tư sử dụng khi đóng cọc tiếp địa
Một bộ tiếp địa chống giật hoàn chỉnh thường bao gồm:
- Cọc tiếp địa: Thép mạ đồng hoặc đồng đặc, dài 2,4m – 3m, đường kính 14–16mm.

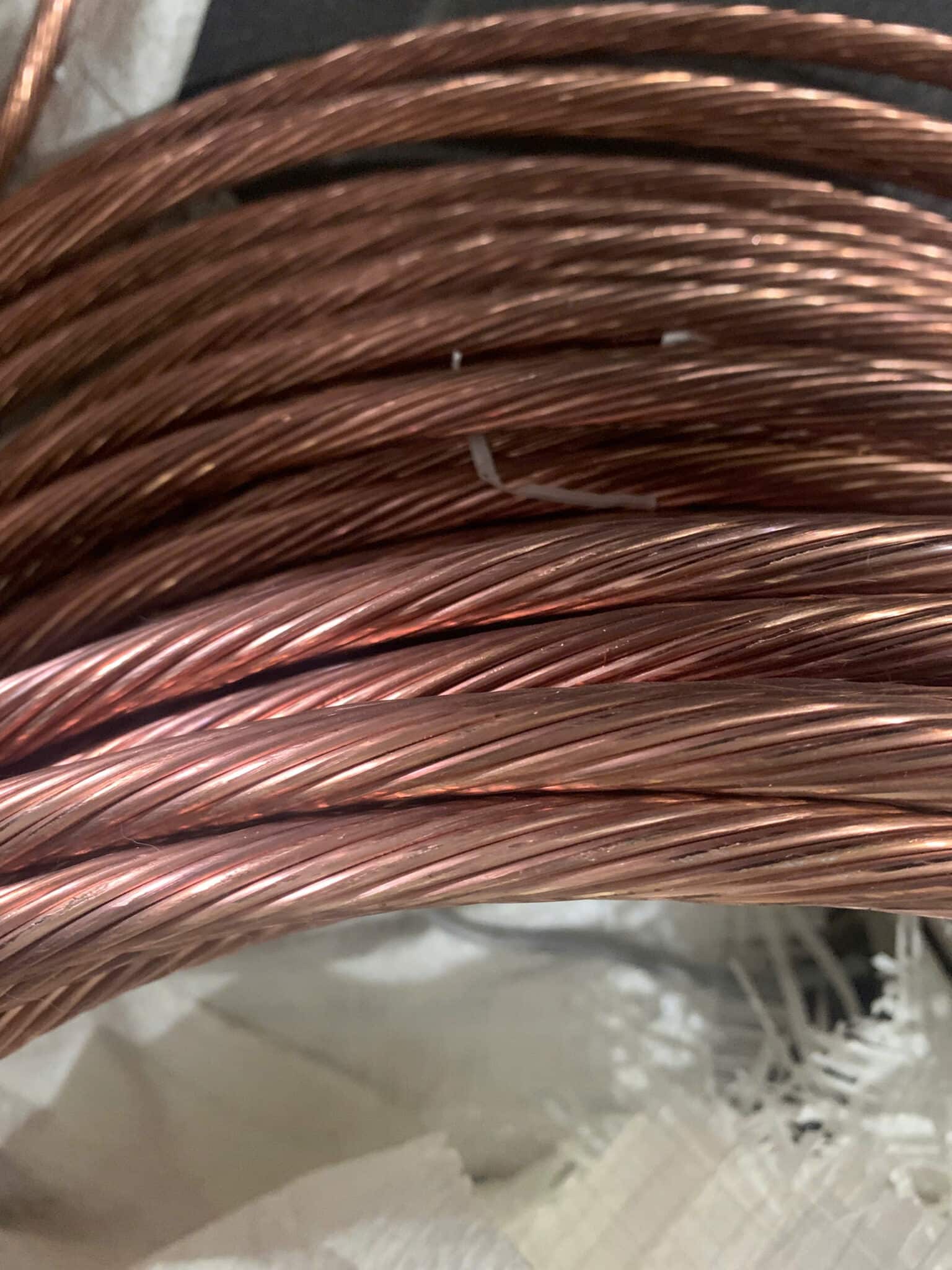

- Dây tiếp địa: Dây đồng trần D6 – D10 hoặc băng đồng 25x3mm.

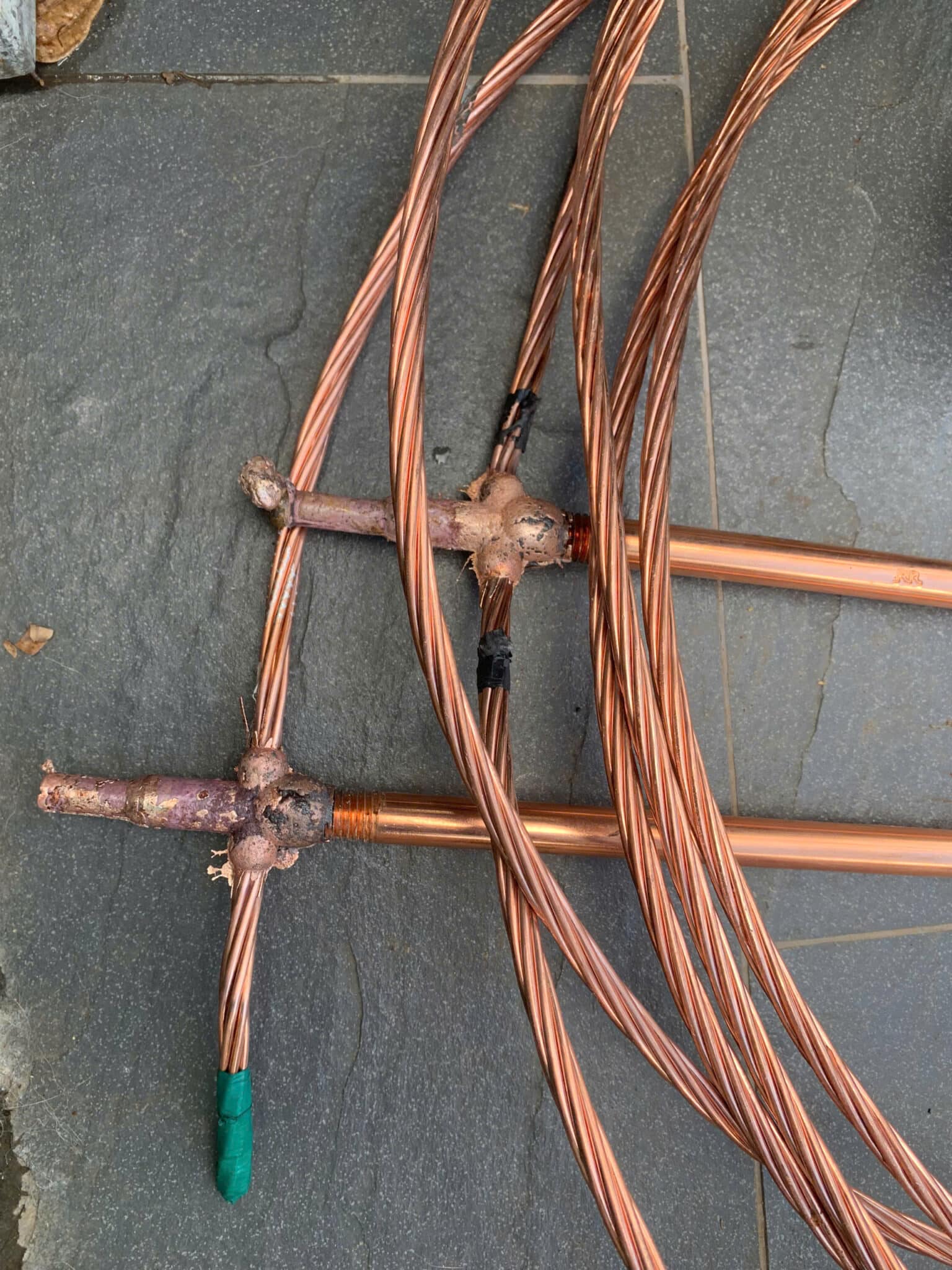

- Kẹp tiếp địa và mối nối hóa nhiệt: Dùng để liên kết giữa cọc – dây đồng chắc chắn, chống oxy hóa.

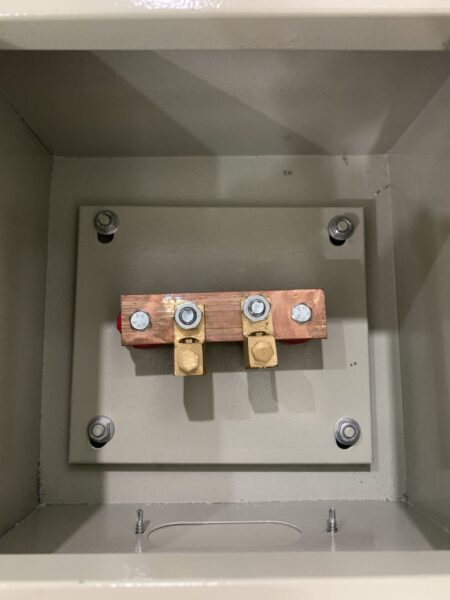

- Hộp kiểm tra điện trở đất: Dùng đo kiểm định kỳ, đảm bảo giá trị đạt chuẩn.
- Hóa chất giảm điện trở GEM, ACE hoặc Ramratna: Giúp giảm điện trở đất, tăng hiệu quả dẫn điện.
Tùy vào quy mô công trình, kỹ sư sẽ tính toán số lượng cọc tiếp địa cần thiết để đảm bảo điện trở tổng ≤ 10Ω cho hệ thống dân dụng, và ≤ 4Ω cho công trình công nghiệp.
Hình ảnh vật tư
Các thiết bị dùng trong hệ thống chống sét và chống giật như cọc tiếp địa, dây đồng, kẹp nối, mối hàn hóa nhiệt và hộp kiểm tra điện trở đất. Tất cả đều được sản xuất theo tiêu chuẩn kỹ thuật an toàn, đảm bảo dẫn điện tốt, chống ăn mòn và bền bỉ trong môi trường đất.
Quy trình đóng cọc tiếp địa chống giật đúng tiêu chuẩn kỹ thuật
Để đạt hiệu quả cao và đúng tiêu chuẩn, quá trình đóng cọc tiếp địa chống giật cần thực hiện theo 5 bước sau:
Bước 1- Khảo sát vị trí
Chọn khu vực đất ẩm, ít sỏi đá, tránh đường ống nước và dây ngầm
Bước 2 – Đóng cọc tiếp địa
Đóng cọc thép mạ đồng hoặc đồng đặc xuống đất thẳng đứng, chừa đầu cọc 15–20cm để nối dây đồng
Bước 3 – Nối dây tiếp địa

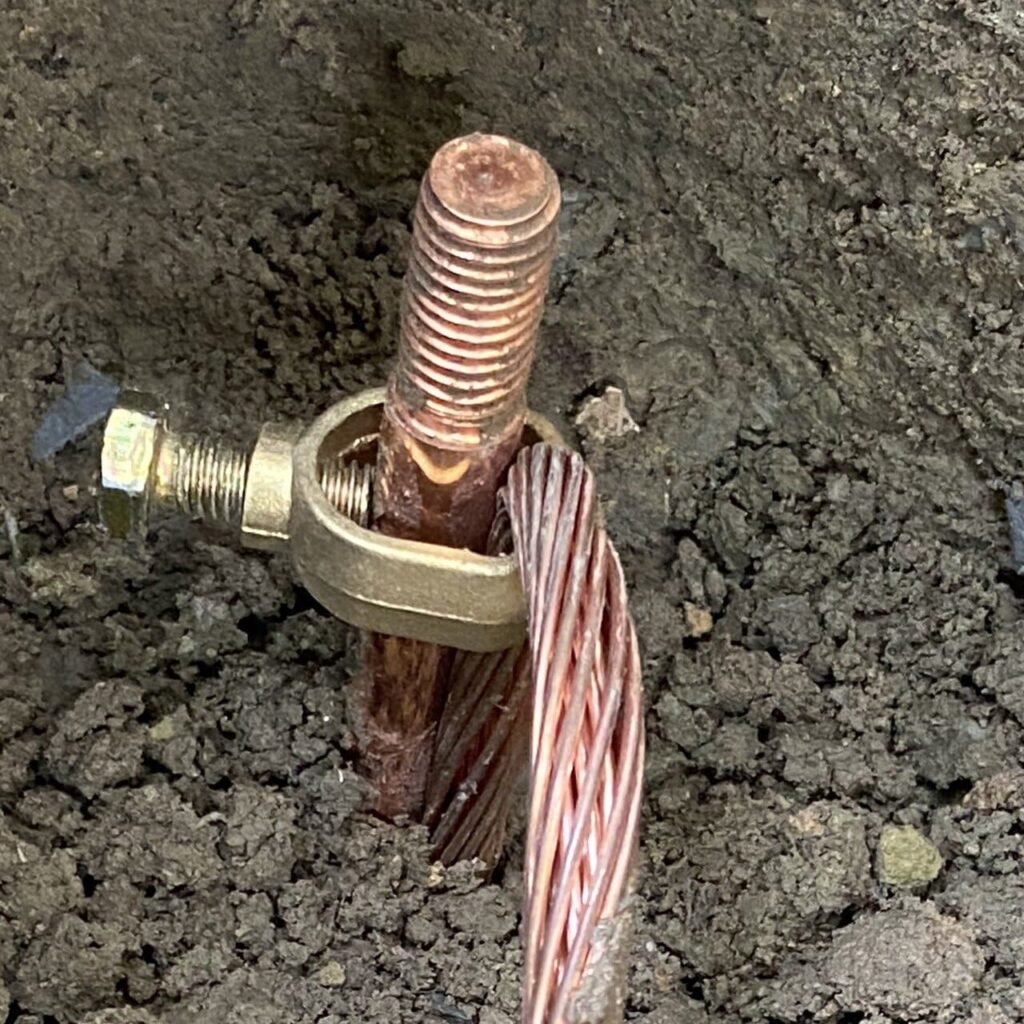

Liên kết dây đồng với đầu cọc bằng mối hàn hóa nhiệt hoặc kẹp đồng chuyên dụng, đảm bảo tiếp xúc tốt.

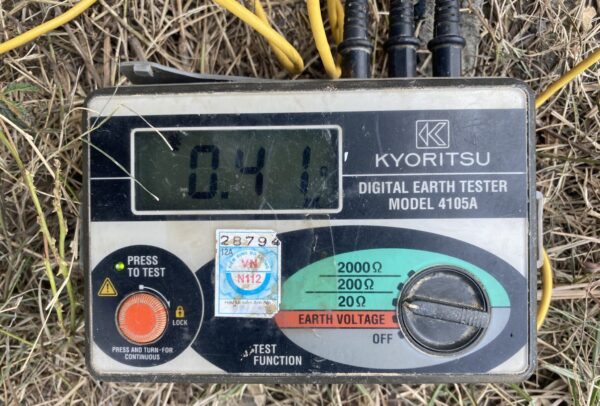

Bước 4 – Đo điện trở đất
Dùng máy đo chuyên dụng. Nếu >10Ω thì sử dụng thêm hóa chất giảm điện trở hoặc bổ sung thêm cọc
Bước 5 – Kiểm tra và hoàn thiện
Che chắn đầu nối, đấu dây về tủ điện hoặc thiết bị cần chống giật, đảm bảo liên tục toàn hệ thống.
Tiêu chuẩn kỹ thuật khi đóng cọc tiếp địa chống giật
Khi thi công, cần tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế và quy định của Bộ Công Thương:
- TCVN 4756:1989 – Quy phạm nối đất và nối không thiết bị điện.
- IEC 60364-5-54 – Tiêu chuẩn quốc tế về nối đất an toàn.
- Điện trở đất ≤ 10Ω đối với công trình dân dụng, ≤ 4Ω cho nhà máy, trạm điện.
- Dây dẫn tiếp địa nên chọn tiết diện ≥16mm² đối với đồng trần.
- Cọc đóng cách nhau ít nhất gấp đôi chiều dài cọc, nối song song hoặc hình sao.
Đảm bảo đúng các tiêu chuẩn này giúp hệ thống chống giật, chống sét lan truyền và ổn định điện áp hiệu quả lâu dài.
