GIẢI PHÁP CHỐNG SÉT ĐÁNH THẲNG (ĐÁNH TRỰC TIẾP)
Thống kê cho thấy cứ mỗi năm có đến 40% công trình nhà ở, dây điện bị sét đánh gây hư hại, tổn thất lớn. Để phòng tránh việc này để không ảnh hưởng đến người và tài sản, bạn nên làm chống sét cho nhà ở.
Lắp đặt hệ thống chống sét là biện pháp tốt nhất để đảm bảo an toàn tuyệt đối cho căn nhà của bạn và những người thân của bạn. Hơn nữa, nó chính là tường rào bảo vệ hệ thống điện trong nhà, các thiết bị điện.
Lắp đặt hệ thống chống sét là cần thiết và khẩn cấp. Nhất là trong mùa mưa giông, bão hiện nay. Nếu bạn không muốn nhìn thấy những thiệt hại đáng tiếc, nên trang bị hệ thống chống sét cho căn nhà của bạn ngay bây giờ
- Hệ thống chống sét
Hệ thống chống sét (cột thu lôi) là một loạt những công cụ có khả năng thu sét và phân tán chúng xuống lòng đất, bảo vệ hệ thống điện, nhà ở, con người khỏi tác hại của sét.
Luồng sét có thể tạo ra công suất lên đến 200KA. Nếu không có biện pháp ngăn ngừa, chống sét, bạn sẽ phải chịu tổn thất lớn về tài sản, thậm chí là thiệt hại về người.
Hiện nay tất cả các hệ thống chống sét được sử dụng khá phổ biến trong tất cả các công trình điện dân dụng, hệ thống cột điện, trạm biến áp, các công ty, nhà xưởng, nhà ở….
- Cấu tạo của hệ thống chống sét

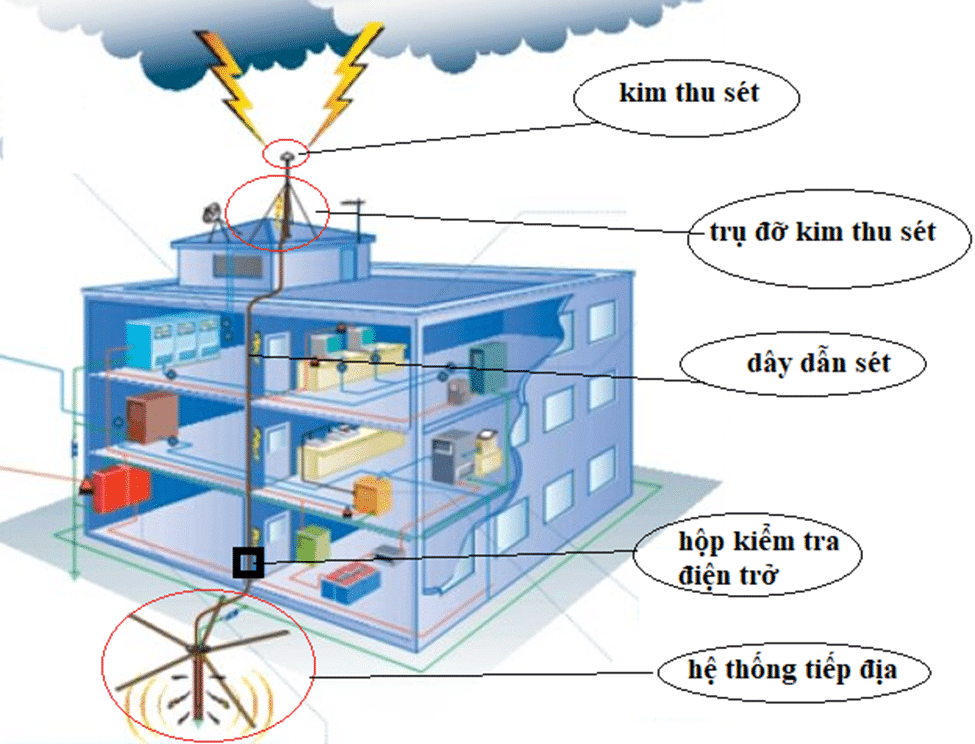

Tùy vào công nghệ chống sét mà cấu tạo của hệ thống chống sét sẽ có sự thay đổi về các chi tiết. Cấu tạo hệ thống chống sét có 5 phần cơ bản sau:
- Kim thu sét
- Trụ đỡ kim và dây neo trụ
- Dây dẫn sét
- Hộp kiểm tra điện trở
- Hệ thống tiếp địa
- Kim thu sét
- Có thể sử dụng một hay nhiều kim thu sét cho một công trình( tuỳ thuộc vào độ rộng của công trình cần bảo vệ
- Kim thu sét có 2 loại chính:

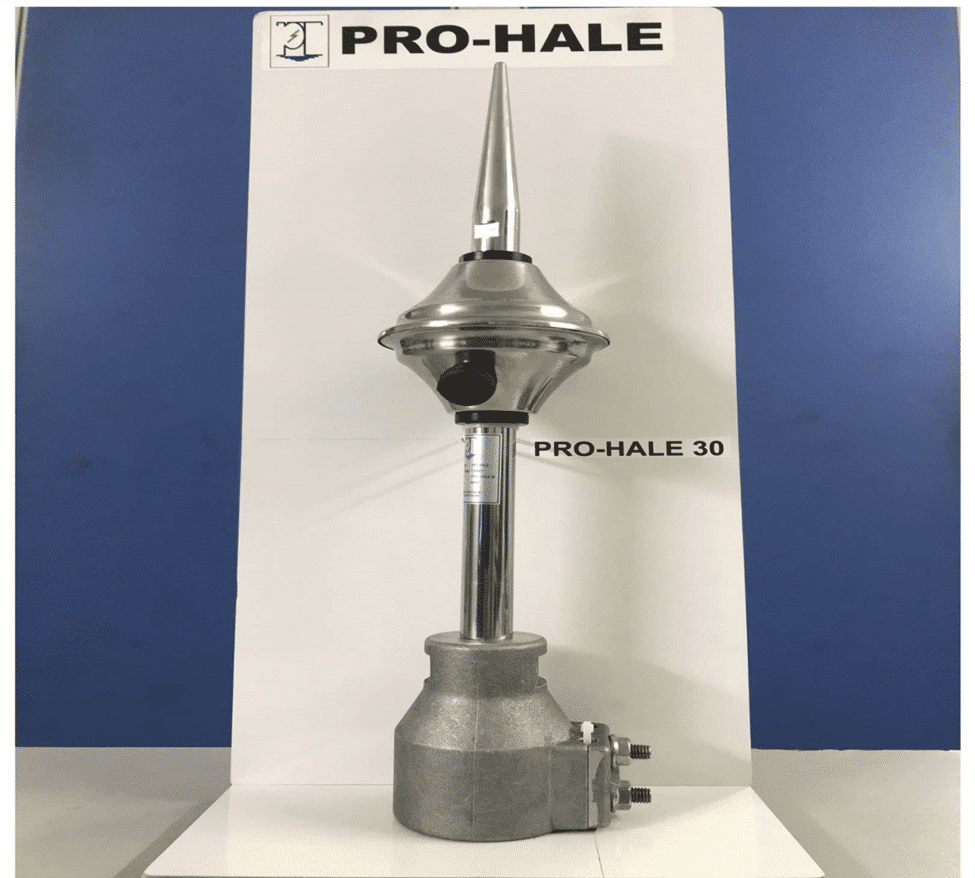

+ Kim thu sét hiện đại: hoạt động dựa trên nguyên lí điện từ phát xạ sớm. Kim sẽ được tích hợp thêm đầu thu sét phát xạ sớm có tác dụng tăng cường điện trường ở đầu kim tạo điều kiện cho việc phát tia tiên đạo. Việc này sẽ giúp khéo dài thời gian đón dòng điện sét, làm tăng phạm vi bảo vệ của hệ thống chống sét.

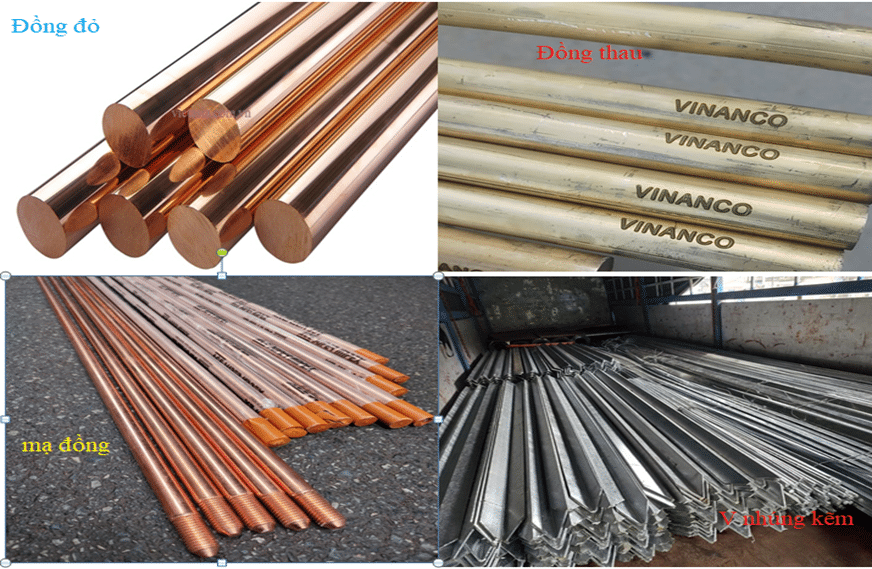

+ Kim thu sét cổ điển: được làm bằng 1 thanh kim loại( thường bằng sắt mạ đồng, đồng thau, đồng đỏ…)Phạm vi bảo vệ của hệ thống chống sét cổ điển phụ thuộc vào chiều cao của cột thu lôi, được xác định bằng thực nghiệm.
- Trụ đỡ kim và dây neo trụ

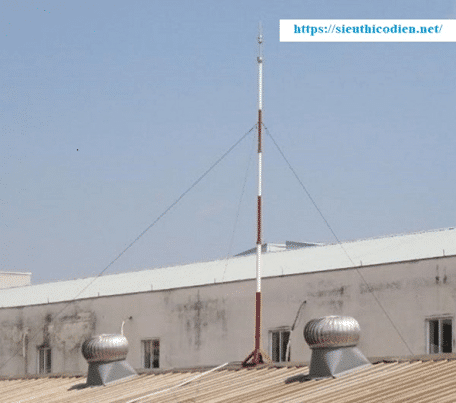

- Trụ đỡ kim là một ống tròn rỗng bên trong được làm bằng thép, inox, ống thép nhúng nóng tuỳ vào mục đích của mỗi công trình
- Dây dẫn thoát sét

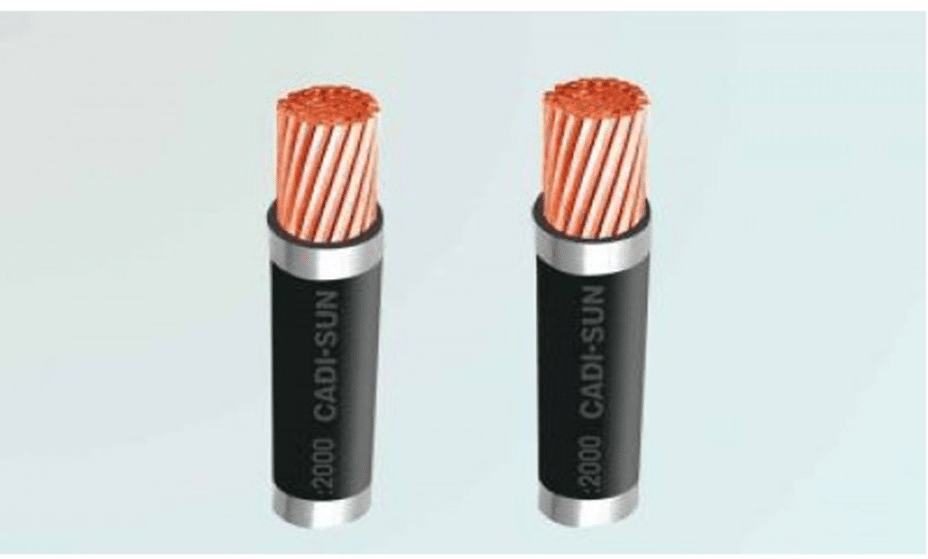

Đóng vai trò quan trọng như dây dẫn sét đến hệ thống tiếp địa. Đảm bảo chiều dài dây dẫn vừa đủ, sử dụng chất liệu tốt. Tránh tình trạng bị nóng, chảy. Dây dẫn được làm bằng đồng, nhôm, thép nhúng kẽm tuỳ vào mục đích sử dụng của mỗi công trình.
- Hệ thống tiếp địa
- Nhận dòng sét và phân tán nó vào đất. Hệ thống tiếp địa phải đảm bảo chôn đúng độ sâu, đúng tiêu chuẩn.
- Hệ thống tiếp địa được cấu tạo gồm: dây dẫn, cọc tiếp địa, phụ kiện liên kết cọc với dây dẫn, hoá chất giảm điện trở

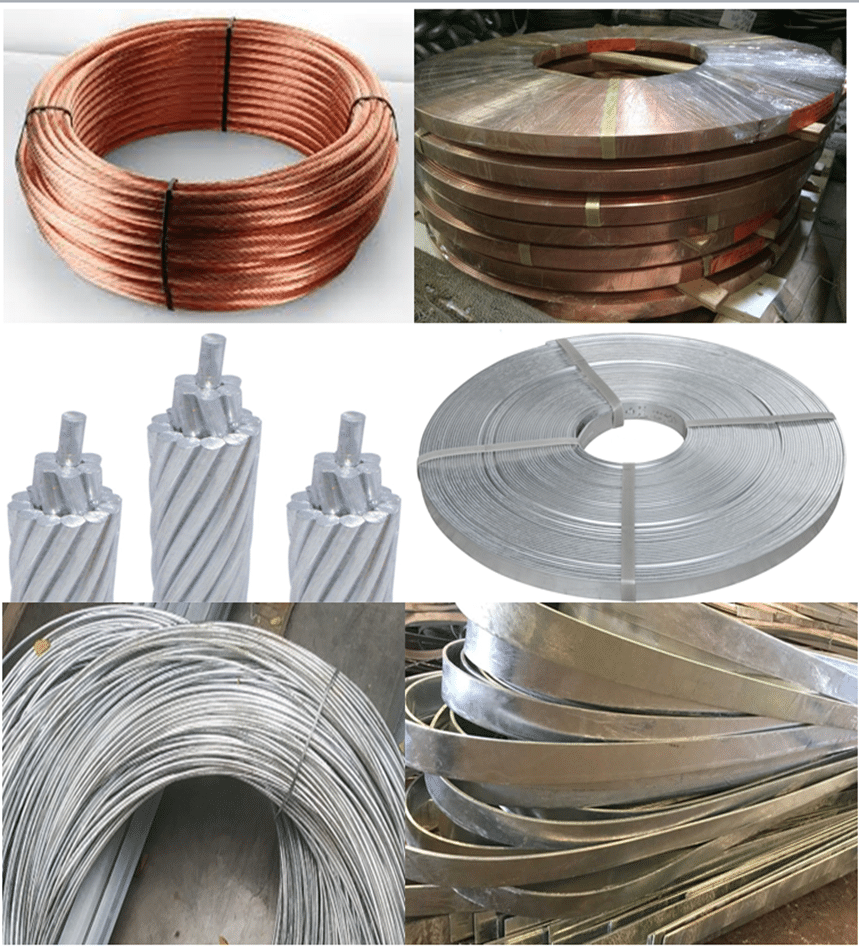

+ Dây dẫn: dùng để liên kết các cọc tiếp địa lại với nhau, thường được làm bằng dây đồng, dây nhôm, dây thép nhúng kẽm…
+ Cọc tiếp địa: Cọc tiếp địa là một thanh kim loại vót nhọn một đầu để có thể cắm sâu xuống đất. Đầu còn lại làm bằng để đóng búa tạ. Đầu cọc có thể được làm ren để tiện cho việc nối 2 cây cọc với nhau.Cọc có nhiều kích thước khác nhau( phổ biển nhất hiện nay cọc phi 16 dài 2,4m)

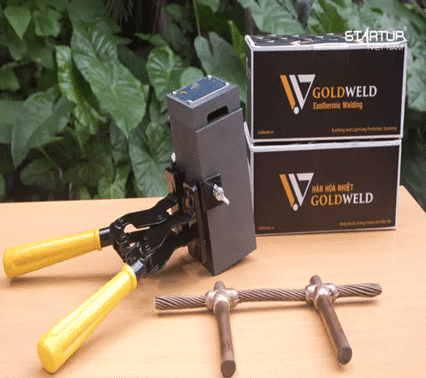

+ Phụ kiện liên kết cọc: để liên kết dây dẫn với cọc tiếp địa ta dùng ốc siết cáp hoặc hàn hoá nhiệt
- Có 2 cách làm bãi tiếp địa: đóng cọc và khoan giếng

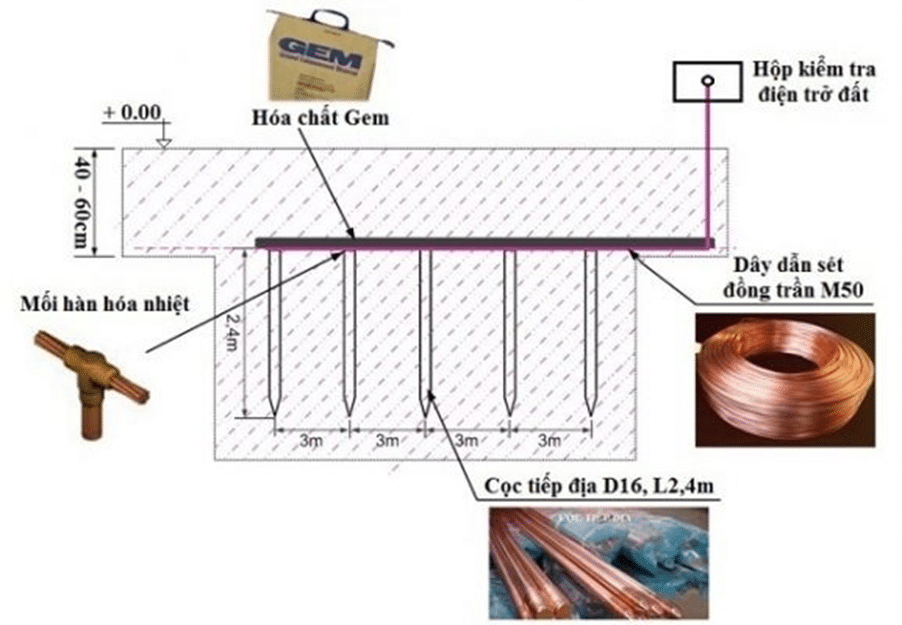

- Đóng cọc tiếp địa: hệ thống được đóng bằng nhiều cọc tiếp địa và được lien kết với nhau bằng dây dẫn, có thể đóng đường thẳng, hình vuông, hình chữ nhật phụ thuộc vào mặt bằng công trình. Phải đảm bảo điện trở đất nhỏ hơn 10omh.
- Khoan giếng tiếp địa: hệ thống được khoan 1giếng tiếp địa hoặc nhiều giếng sâu 20m hoặc hơn( phụ thuộc vào địa chất đất của từng khu vực). Phải đảm bảo điện trở đất nhỏ hơn 10omh.

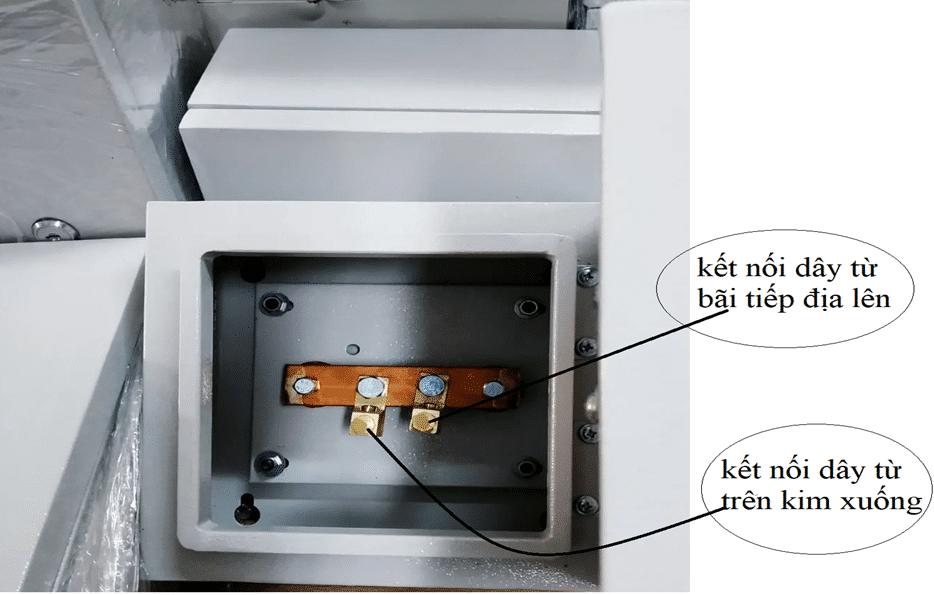

Hộp kiểm tra điện trở là Hộp kiểm tra điện trở là thiết bị, hộp đấu nối đất giúp đo đạc, điều chỉnh điện trở hệ thống tiếp địa dễ dàng và đảm bảo an toàn khi sử dụng và kiểm tra bảo hành bảo dưỡng hệ thống tiếp địa chống sét khi cần thiết. Nó là một phần không thể thiếu trong tổng thể hệ thống tiếp địa chống sét ngoài các vật tư thiết bị chính như kim thu sét, cáp thoát sét, cọc thoát sét (cọc tiếp địa), mối hàn hóa nhiệt, kẹp tiếp địa, bột giảm điện trở GEM.

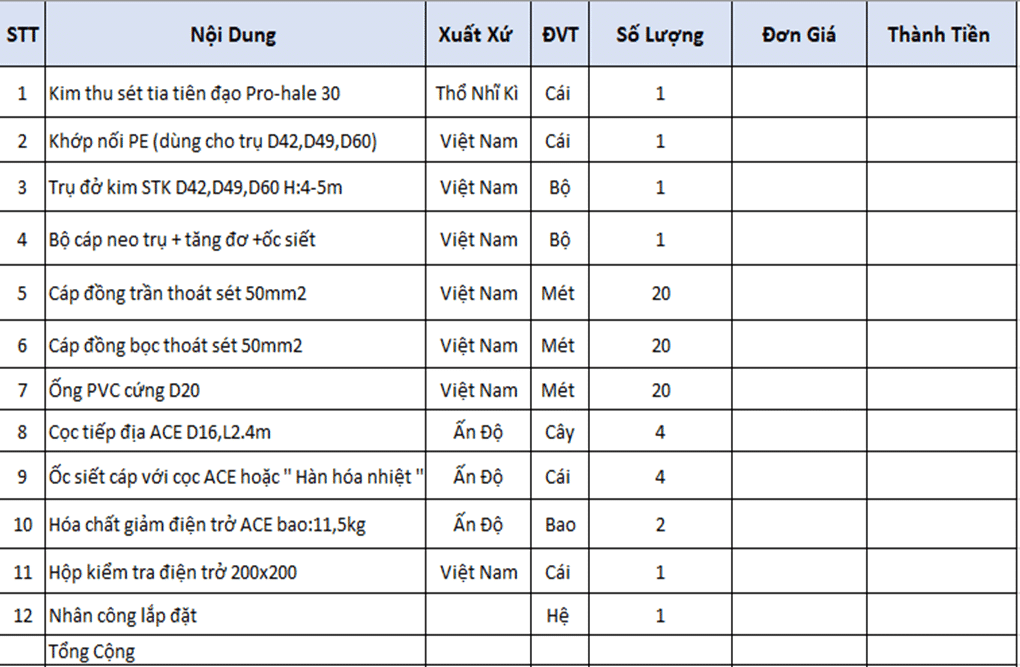

Bảng báo giá Vinanco Group “ Tham Khảo ”
GIẢI GIÁP VỀ CHỐNG SÉT LAN TRUYỀN
- Sét lan truyền là gì?

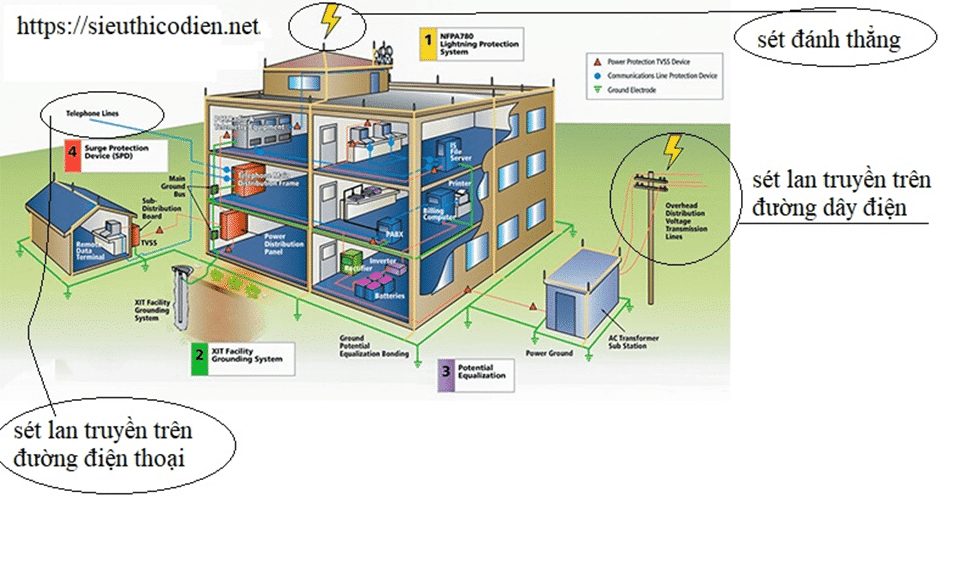

Sét lan truyền (sét đánh lan truyền) là hình thức sét đánh sẽ ảnh hưởng theo đường lan truyền thay vì trực tiếp.
(Ví dụ: Sét đánh vào khu A nhưng từ khu A sang khu B có dây dẫn điện nên sét có thể đánh sang khu B theo đường lan truyền).
Khi sét đánh trực tiếp xuống, những vật sẽ nhận tác động trong bán kính 2km. Thường là những cây cối cao lớn, toà nhà cao tầng sẽ trực tiếp chịu ảnh hưởng của sấm sét.
Khi sét đánh trực tiếp vào các vật thể như trên, thì sấm sét có thể sẽ được lan truyền qua các đường dây điện, nước, kim loại,…
Đường lan truyền này có thể phá hỏng hệ thống đường dây điện, các thiết bị điện/điện tử có trong khu vực bị sét đánh.v
Phổ biến là chúng ta thường thấy các trường hợp bị sét đánh trúng thì thiết bị tivi, tủ lạnh, máy lạnh, máy tính, máy giặt… trong nhà đều bị hỏng.
- Đây chính là tác hại của sét đánh lan truyền, rõ ràng là không thua kém gì so với việc bị sét đánh trực tiếp.
- Hệ thống chống sét lan truyền là gì?
Hệ thống chống sét lan truyền hay bộ chống sét lan truyền (hoặc thiết bị chống sét lan truyền).
Là một hệ thống/thiết bị bao gồm các module khác nhau có chức năng điều hướng tia sét không cho xâm nhập trực tiếp vào các đường dẫn thiết bị điện.
Từ đó đảm bảo an toàn cho hệ thống mạch điện, ngăn dòng sét xâm nhập trực tiếp vào các dòng điện có trong khu vực cần bảo vệ.
Thiết bị chống sét lan truyền thường được sử dụng phổ biến nhất ở các phòng điện tử, phòng server với nhiều thiết bị điện tử, tài sản có giá trị cao.
Trang bị hệ thống chống sét đánh thẳng kèm thiết bị chống sét lan truyền (x2 bảo vệ) là cách tốt nhất để đảm bảo an toàn cho các thiết bị điện, điện tử trong nhà.
Tuy nhiên hiện nay, do thiết bị chống sét lan truyền được sản xuất để bảo vệ đa cấp nên chi phí thiết bị còn cao, cũng như chúng ta chưa thực sự hiểu được tầm quan trọng của chống sét lan truyền.
- Cấu tạo hệ thống chống sét lan truyền
Tùy vào mỗi khu vực mà có thể lựa chọn thiết bị chống sét lan truyền cho phù hợp theo nhu cầu.
Một hệ thống chống sét lan truyền cơ bản sẽ bao gồm các thiết bị sau:
- Thiết bị chống sét lan truyền đường nguồn (cắt sét, lọc sét)
- Thiết bị chống sét đường tín hiệu( Tín hiệu điện thoại RJ11, tín hiệu mạng RJ45, tín hiệu truyền hình cáp BNC, tín hiệu điều khiển DC…)
- Cáp thoát sét: thường sử dụng cáp đồng có vỏ bọc.
- Hộp kiểm tra điện trở tiếp đất
- Hệ thống tiếp địa.

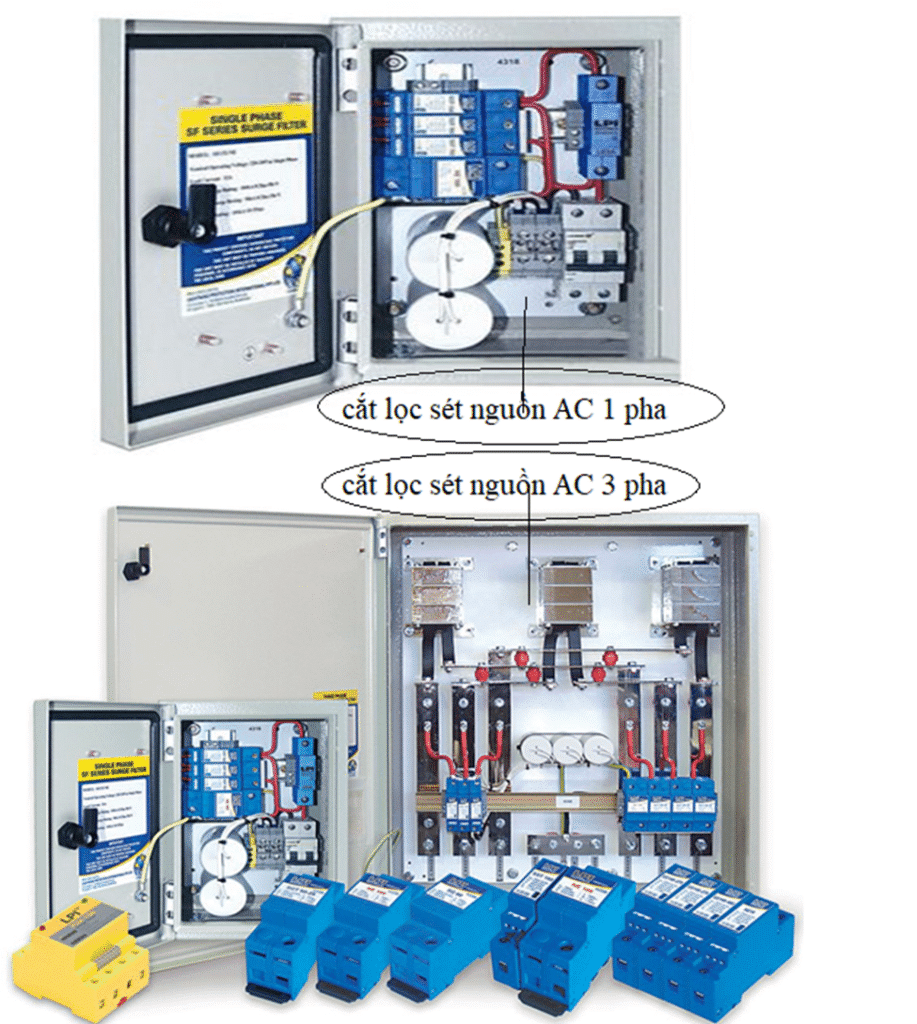

- Thiết bị cắt sét và lọc sét là gì? Đây là thiết bị gì trong hệ thống chống sét lan truyền?
- Thiết bị bị cắt sét là gì?
– Thiết bị cắt sét (tên tiếng Anh: Surge Diverters) là module được đấu nối song song với đường dân dẫn điện.
– Thiết bị này sẽ làm hãm sự tăng đột ngột của luồng xung điện và chuyển hướng luồng điện này xuống đất theo đường của hệ thống tiếp địa.
– Hiện nay, thiết bị cắt sét cho phép chịu được dòng sét lớn, tác động nhanh, có khả năng làm việc liên tục, không bị cô lập hệ thống khi xuất hiện hiện tượng quá áp.
– Hệ thống có khả cắt dòng sét cao, cắt đa xung, đặc biệt có thể phân biệt dựa theo nguyên tắc tần số, có thể giám sát thiết bị, điều kiện lắp đặt và vân hành hệ thống khá đơn giản.
– Bề ngoài của thiết bị khá nhỏ gọn, có vỏ bằng kim loại và được bọc an toàn. Tham Khảo
- Thiết bị lọc sét là gì?
– Thiết bị lọc sét (tên tiếng Anh: Series-Connected), đây là thiết bị được nối trực tiếp với đường dây điện.
– Nguyên lý hoạt động của thiết bị này được chia làm 3 giai đoạn:
1. Giai đoạn chuyển năng lượng xung sét xuống đất và hãm điện áp (tên tiếng Anh: Line side surge diverter).
2. Giai đoạn bộ lọc chậm có nhiệm vụ làm khuếch tán lương tăng vọt.
3. Giai đoạn cân bằng dòng sét giữa các đường dây phụ tải của thiết bị cắt sét.
c. Thiết bị chống sét trên đường tín hiệu là gì?
– Đây là thiết bị có nhiệm vụ tập trung bảo vệ hệ thống mạng LAN, điện thoại , camera,
