Mở đầu
Trong bối cảnh khí hậu ngày càng thất thường và mật độ sét đánh ngày một gia tăng, việc trang bị hệ thống chống sét hiệu quả là điều tối quan trọng đối với các công trình dân dụng, công nghiệp và hạ tầng viễn thông. Trong số các quốc gia đi đầu trong công nghệ chống sét, Tây Ban Nha nổi bật với những dòng kim thu sét tiên tiến, đặc biệt là loại ESE (phát tia tiên đạo sớm).
Vậy kim thu sét Tây Ban Nha có gì nổi bật, gồm những loại nào và hoạt động ra sao? Bài viết sau sẽ giúp bạn tìm hiểu đầy đủ và chuyên sâu về chủ đề này.
1. Kim thu sét Tây Ban Nha là gì?
Kim thu sét Tây Ban Nha là các thiết bị chống sét hiện đại được sản xuất tại Tây Ban Nha, chủ yếu ứng dụng công nghệ phát tia tiên đạo (Early Streamer Emission – ESE). Thiết bị này có nhiệm vụ phát hiện và thu sét chủ động trước khi tia sét đánh xuống, sau đó dẫn luồng sét an toàn xuống đất thông qua hệ thống thoát sét và tiếp địa.
Tây Ban Nha là quốc gia có nền công nghệ điện – điện tử phát triển, đặc biệt trong lĩnh vực an toàn điện và năng lượng. Các thương hiệu như Nimbus và INGESCO là hai đại diện nổi bật với hàng chục năm kinh nghiệm, đạt chuẩn quốc tế như:
- NFC 17-102 (Pháp)
- UNE 21186 (Tây Ban Nha)
- IEC 62305 (quốc tế)
2. Ưu điểm vượt trội của kim thu sét Tây Ban Nha
- Công nghệ tiên tiến: Sử dụng công nghệ ESE giúp thu sét chủ động, mở rộng bán kính bảo vệ lên đến 120m.
- Độ tin cậy cao: Thiết bị được kiểm định nghiêm ngặt theo chuẩn NFC 17-102:2011.
- Tuổi thọ dài: Sản xuất bằng inox 316, đồng hoặc hợp kim chống ăn mòn.
- Ứng dụng rộng rãi: Phù hợp cho nhà ở, tòa nhà cao tầng, nhà máy, trạm viễn thông, sân bay…
3. Các thương hiệu kim thu sét Tây Ban Nha nổi bật

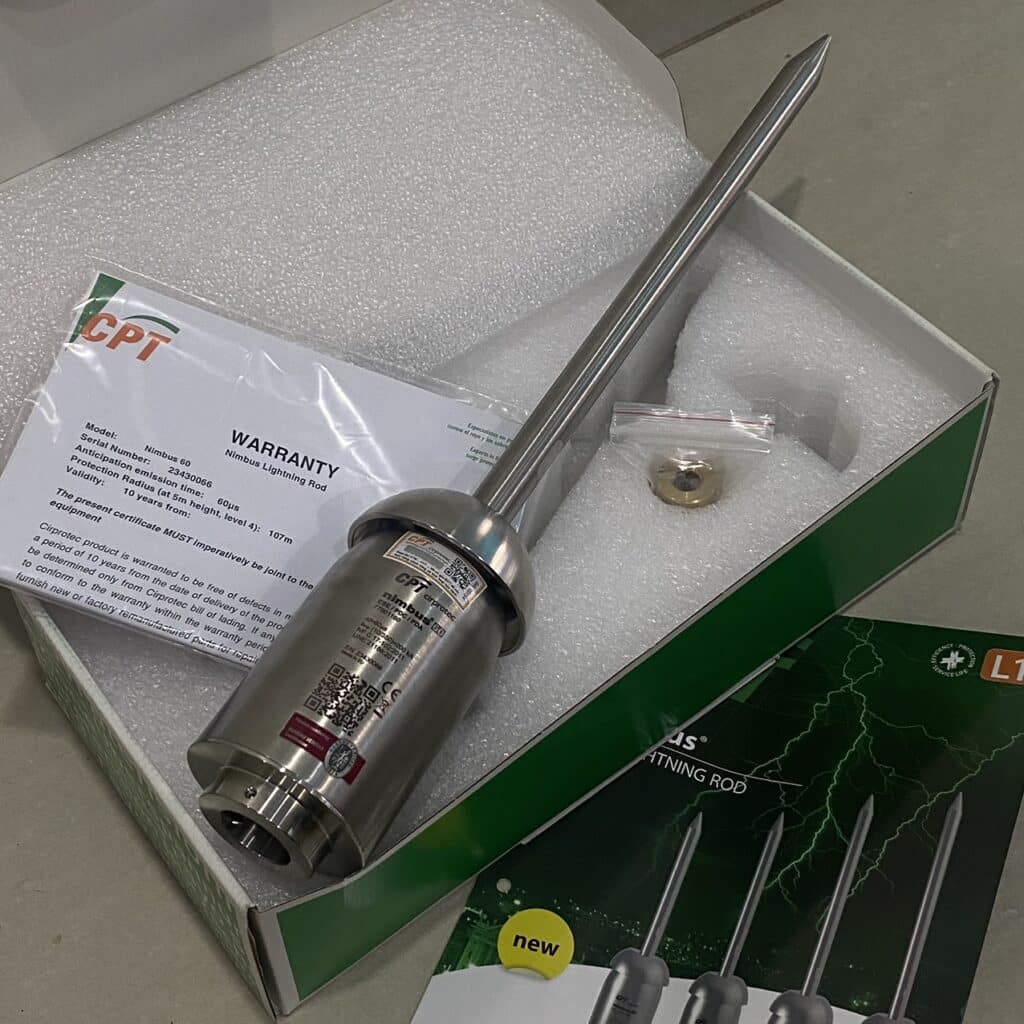

3.1. Nimbus – Kim thu sét Tây Ban Nha chất lượng cao
Nimbus là thương hiệu kim thu sét nổi tiếng của Tây Ban Nha, ứng dụng công nghệ phát tia tiên đạo (ESE) theo tiêu chuẩn NFC 17-102:2011. Các sản phẩm của Nimbus được thiết kế để hoạt động ổn định, bền bỉ trong điều kiện môi trường khắc nghiệt, và mang lại giải pháp chống sét chủ động hiệu quả, tin cậy.
Các dòng sản phẩm phổ biến của Nimbus:
- Nimbus 15 – Phát tia tiên đạo sớm ΔT = 15 µs → Bán kính bảo vệ lên tới 40m
- Nimbus 30 – ΔT = 30 µs → Bán kính bảo vệ đến 60m
- Nimbus 45 – ΔT = 45 µs → Bán kính bảo vệ khoảng 80m
- Nimbus 60 – ΔT = 60 µs → Bảo vệ lên đến 120m
Tất cả các model được chế tạo bằng thép không gỉ (inox 316L), chịu được dòng sét trực tiếp lên đến 200kA (10/350μs) và được kiểm định bởi phòng thí nghiệm độc lập theo tiêu chuẩn châu Âu.
Ưu điểm của Nimbus:
Có đầy đủ CO, CQ và chứng nhận xuất xứ EU
Chống ăn mòn cao, tuổi thọ trên 15 năm
Lắp đặt đơn giản, dễ bảo trì
Hiệu suất thu sét ổn định và chính xác

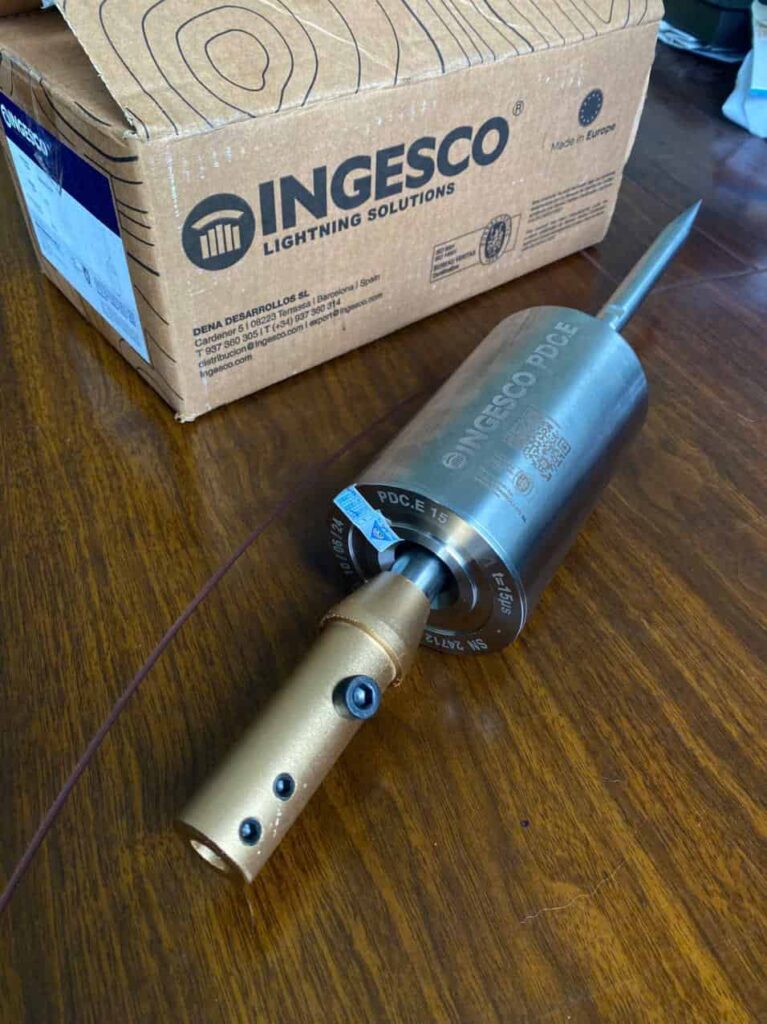

3.2. INGESCO
Được thành lập từ năm 1973, INGESCO là một trong những thương hiệu đầu tiên trên thế giới sản xuất kim thu sét ESE, với hơn 100.000 thiết bị lắp đặt tại hơn 50 quốc gia.
Các model tiêu biểu:
- PDC 2.1
- PDC 3.1
- PDC 4.3
- PDC 3.4 – Mã mới
- PDC 5.3
- PDC 6.3
Model càng cao thì thời gian phát tia tiên đạo càng sớm, đồng nghĩa với bán kính bảo vệ lớn hơn.
4. Phân loại kim thu sét Tây Ban Nha
Dựa theo cấu trúc và phạm vi ứng dụng, có thể chia kim thu sét Tây Ban Nha thành các loại sau:
4.1. Kim thu sét phát tia tiên đạo (ESE)
Đây là loại phổ biến nhất, được trang bị bộ phát tia tiên đạo sớm, giúp dẫn tia sét xuống đất trước khi nó đánh vào công trình.
Ưu điểm:
- Bảo vệ diện rộng (lên tới 120m)
- Ít phụ thuộc chiều cao công trình
- Giảm chi phí lắp đặt so với nhiều kim cổ điển
4.2. Kim thu sét cổ điển (Franklin)
Mặc dù không phổ biến bằng ESE, nhưng vẫn được sử dụng cho các công trình nhỏ. Loại này hoạt động thụ động, chỉ thu sét khi nó sắp đánh xuống gần khu vực bảo vệ.
Nhược điểm:
- Phạm vi bảo vệ nhỏ
- Không chủ động, độ an toàn thấp hơn
5. Nguyên lý hoạt động của kim thu sét Tây Ban Nha
5.1. Tổng quan hiện tượng phóng điện khí quyển
Sét là hiện tượng phóng điện giữa các vùng điện tích trái dấu trong đám mây hoặc giữa mây và mặt đất. Khi điện trường tăng cao, sẽ hình thành các tia dẫn (leader) từ mặt đất lên và từ đám mây xuống.
Kim thu sét hoạt động dựa vào nguyên lý phát tia dẫn sớm từ mặt đất, để tạo điểm thu hút tia sét và dẫn nó xuống đất an toàn.
5.2. Nguyên lý ESE (Early Streamer Emission)
Nguyên lý hoạt động như sau:
- Khi điện trường tăng cao (sắp có sét), kim thu sét cảm nhận sự thay đổi này.
- Bộ phát tia tiên đạo trong kim sét tạo ra xung ion hóa sớm hơn các vật thể xung quanh.
- Tia dẫn tiên đạo từ kim sẽ kết hợp với tia từ đám mây, tạo đường dẫn hoàn chỉnh.
- Dòng điện sét được dẫn an toàn xuống đất thông qua dây thoát sét và hệ thống tiếp địa.
Thời gian phát tia tiên đạo (ΔT) càng cao → bán kính bảo vệ càng lớn.
5.3. Công thức tính bán kính bảo vệ
Theo chuẩn NFC 17-102:
r=2h(ΔD−h)r = \sqrt{2h(ΔD – h)}r=2h(ΔD−h)
Trong đó:
- r: bán kính bảo vệ
- h: chiều cao kim thu sét so với khu vực cần bảo vệ
- ΔD: phụ thuộc vào thời gian phát tia tiên đạo (ΔT) và cấp bảo vệ (Level I, II, III, IV)
6. Các ứng dụng điển hình của kim thu sét Tây Ban Nha
- Công nghiệp: nhà máy, xưởng sản xuất, trạm biến áp
- Thương mại: tòa nhà văn phòng, trung tâm thương mại, khách sạn
- Dân dụng: biệt thự, nhà ở cao tầng
- Hạ tầng: sân bay, trạm BTS viễn thông, trạm năng lượng mặt trời
7. Các tiêu chuẩn và chứng nhận cần biết
Các kim thu sét Tây Ban Nha thường đạt:
- NFC 17-102:2011 (Pháp) – tiêu chuẩn phổ biến cho ESE
- UNE 21186 (Tây Ban Nha) – tương đương NFC
- IEC 62305 – tiêu chuẩn quốc tế về chống sét toàn diện
8. Hướng dẫn lắp đặt kim thu sét Tây Ban Nha
8.1. Vị trí lắp đặt
- Càng cao càng tốt, ít nhất 2m cao hơn điểm cao nhất của công trình.
- Tránh nơi bị che chắn bởi vật thể khác.
8.2. Cáp thoát sét
- Dây đồng trần D16 hoặc cáp đồng bện
- Đường đi càng ngắn càng tốt, không gấp khúc
8.3. Tiếp địa
- Điện trở ≤ 10 ohm
- Hệ thống tiếp địa bằng cọc đồng, băng đồng, hóa chất giảm điện trở (nếu cần)
8.4. Bảo trì định kỳ
- Kiểm tra điện trở đất mỗi 6 – 12 tháng
- Kiểm tra dây thoát sét, kết nối, đầu kim
9. So sánh kim thu sét Tây Ban Nha với quốc gia khác
| Quốc gia | Công nghệ | Thương hiệu tiêu biểu | Giá thành | Độ phổ biến |
|---|---|---|---|---|
| Tây Ban Nha | ESE | Nimbus, INGESCO | Vừa phải | Cao |
| Pháp | ESE | ABB, Duval Messien | Cao | Cao |
| Thổ Nhĩ Kỳ | ESE | Bakiral, Protart | Trung bình | Trung bình |
| Úc | ESE | Stormaster, LPI | Thấp | Thấp |
→ Kim thu sét Tây Ban Nha là lựa chọn cân bằng giữa chất lượng và chi phí.
10. Giá kim thu sét Tây Ban Nha (tham khảo)
| Model | Bán kính bảo vệ (m) | Giá tham khảo (VNĐ) |
|---|---|---|
| Nimbus 30 | 60m | 12.500.000 |
| Nimbus 60 | 100m | 16.800.000 |
| INGESCO PDC 3.1 | 75m | 14.700.000 |
| INGESCO PDC 6.3 | 120m | 22.000.000 |
Giá có thể thay đổi theo nhà cung cấp, thuế và chi phí vận chuyển.
11. Mua kim thu sét Tây Ban Nha chính hãng ở đâu?
Để đảm bảo hàng chính hãng, có CO/CQ, nên chọn:
- Đại lý phân phối ủy quyền
- Công ty có kinh nghiệm tư vấn, lắp đặt hệ thống chống sét
- Hỗ trợ kỹ thuật & bảo hành rõ ràng
