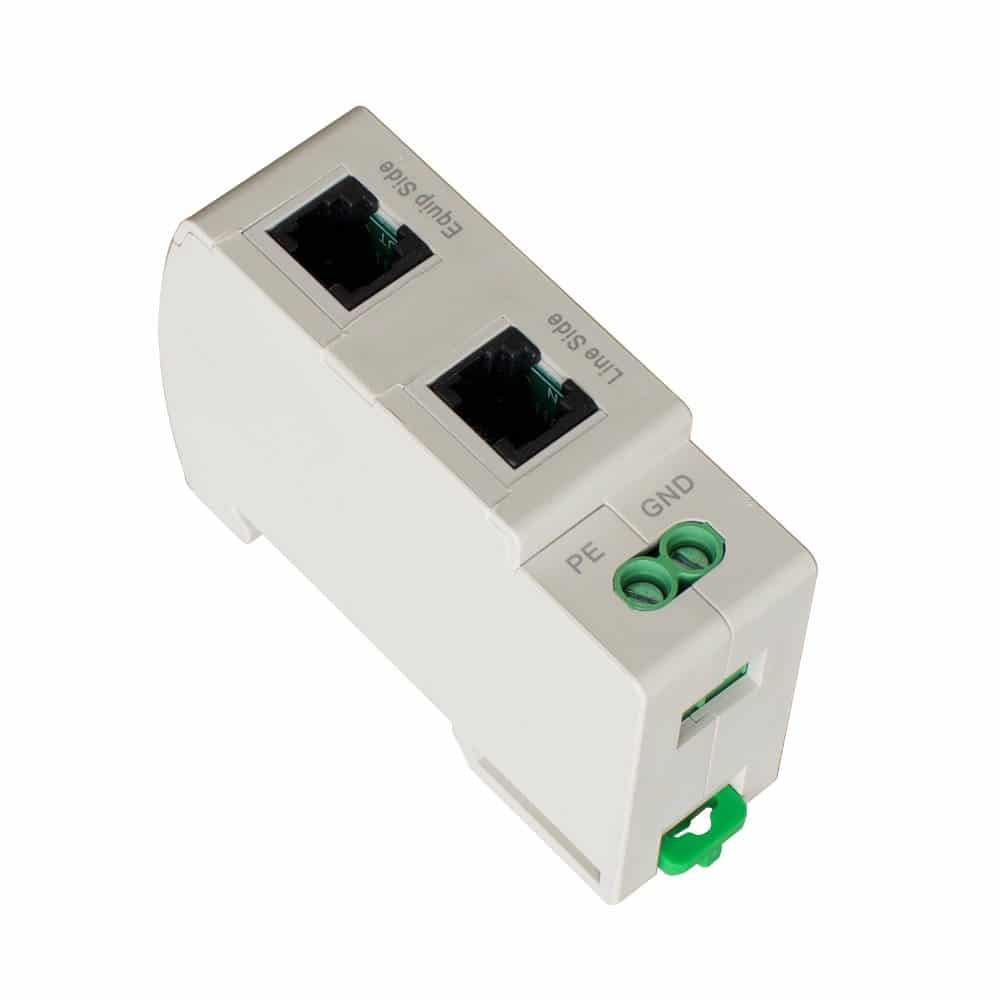

Chống sét tín hiệu điện thoại WTH-SG/RJ11 – Giải pháp bảo vệ đường truyền an toàn, ổn định

Chống sét tín hiệu điện thoại WTH-SG/RJ11 là gì?

Chống sét tín hiệu điện thoại WTH-SG/RJ11 là thiết bị chống sét lan truyền chuyên dụng cho các đường tín hiệu yếu như hệ thống điện thoại, mạng máy tính, hệ thống điều khiển và truyền thông tín hiệu. Thiết bị được thiết kế để lắp đặt trên thanh DIN rail, giúp bảo vệ hiệu quả đường tín hiệu trước hiện tượng quá áp do sét đánh lan truyền hoặc thao tác sai trong quá trình vận hành.

Trong các hệ thống viễn thông và điều khiển, tín hiệu điện thoại thường có điện áp thấp nhưng lại rất nhạy cảm với xung sét. Vì vậy, việc lắp đặt chống sét tín hiệu điện thoại WTH-SG/RJ11 là giải pháp cần thiết nhằm đảm bảo an toàn cho thiết bị và duy trì hoạt động ổn định của toàn bộ hệ thống.

Tại sao cần lắp chống sét tín hiệu điện thoại WTH-SG/RJ11?

Sét không chỉ đánh trực tiếp mà còn lan truyền theo các đường dây tín hiệu, đặc biệt là dây điện thoại, dây mạng và cáp điều khiển. Nếu không có thiết bị bảo vệ phù hợp, xung sét có thể gây ra:

• Hỏng tổng đài điện thoại

• Cháy bo mạch thiết bị viễn thông

• Lỗi hệ thống điều khiển tự động

• Mất tín hiệu, gián đoạn liên lạc

• Chi phí sửa chữa và thay thế cao

Chống sét tín hiệu điện thoại WTH-SG/RJ11 được thiết kế để cắt nhanh xung sét, giảm điện áp dư xuống mức an toàn, từ đó bảo vệ tối đa các thiết bị đầu cuối.

Ứng dụng của chống sét tín hiệu điện thoại WTH-SG/RJ11

Thiết bị chống sét tín hiệu điện thoại WTH-SG/RJ11 được ứng dụng rộng rãi trong nhiều hệ thống khác nhau, bao gồm:

• Hệ thống điện thoại nội bộ và tổng đài

• Hệ thống mạng máy tính và truyền dữ liệu

• Hệ thống điều khiển công nghiệp

• Trung tâm dữ liệu, phòng server

• Nhà máy, khu công nghiệp

• Tòa nhà, cao ốc văn phòng

Nhờ khả năng bảo vệ cả chế độ vi sai và chế độ chung, thiết bị đảm bảo an toàn toàn diện cho đường tín hiệu.

Thông số kỹ thuật chống sét tín hiệu điện thoại WTH-SG/RJ11

Dưới đây là thông số kỹ thuật chi tiết của chống sét tín hiệu điện thoại WTH-SG/RJ11, phù hợp tiêu chuẩn quốc tế IEC61643-21:

• Model: WTH-SG/RJ11

• Ordering code: US121014

• Điện áp danh định (Un): 110V

• Điện áp làm việc liên tục tối đa (UC): 170V

• Dòng xả danh định (In @8/20μs): 3kA (line – line)

• Dòng xả cực đại (Imax @8/20μs): 20kA (line – GND/PE)

• Mức bảo vệ điện áp (Up line-line): 350V @ 3kV (1.2/50)

• Mức bảo vệ điện áp (Up line-GND/PE): 350V @ 3kV (1.2/50)

• Dòng tải tối đa: 200mA mỗi line

• Suy hao chèn: <0.5dB @30MHz

• Phần tử bảo vệ: GDT, TVS

• Điện trở vòng: 2.0Ω

• Thời gian đáp ứng: <1ns

• Chế độ bảo vệ: Mode vi sai và mode chung

• Chuẩn kết nối: RJ11 (line 3–4)

• Nhiệt độ làm việc: -40°C đến 80°C

• Độ ẩm tương đối: 0% – 95% không ngưng tụ

• Độ cao làm việc tối đa: 3000m

• Tiết diện dây tiếp địa: 3mm² mềm, nhiều sợi

• Chiều dài tuốt dây: 6–7mm

• Mô men siết ốc: Tối đa 0.25Nm

• Cấp bảo vệ: IP20

• Tuổi thọ xung sét: >2000 lần tại 0.5kA (8/20μs)

• Chuẩn DIN rail: EN60715 (35mm)

• Vật liệu vỏ: Nhựa nhiệt dẻo UL94 V-0

• Khối lượng: 71g

• Kích thước: 24 × 51 × 78mm

Ưu điểm nổi bật của chống sét tín hiệu điện thoại WTH-SG/RJ11

Chống sét tín hiệu điện thoại WTH-SG/RJ11 sở hữu nhiều ưu điểm vượt trội:

• Thời gian đáp ứng cực nhanh, dưới 1ns

• Bảo vệ hiệu quả cho tín hiệu yếu

• Thiết kế gọn nhẹ, dễ lắp đặt trên DIN rail

• Suy hao tín hiệu rất thấp

• Tuổi thọ cao, khả năng chịu xung sét lớn

• Phù hợp tiêu chuẩn IEC61643-21

Nhờ những ưu điểm này, chống sét tín hiệu điện thoại WTH-SG/RJ11 được tin dùng trong các hệ thống yêu cầu độ ổn định cao.

Hướng dẫn lắp đặt chống sét tín hiệu điện thoại WTH-SG/RJ11

Để thiết bị hoạt động hiệu quả, việc lắp đặt chống sét tín hiệu điện thoại WTH-SG/RJ11 cần tuân thủ các nguyên tắc sau:

1. Lắp thiết bị ở đầu vào của đường tín hiệu cần bảo vệ

2. Gắn chắc chắn lên thanh DIN rail 35mm

3. Đấu đúng cặp dây RJ11 (line 3–4)

4. Dây tiếp địa phải ngắn, thẳng và có tiết diện đạt yêu cầu

5. Hệ thống tiếp địa phải đạt điện trở tiêu chuẩn

Lắp đặt đúng kỹ thuật sẽ giúp chống sét tín hiệu điện thoại WTH-SG/RJ11 phát huy tối đa hiệu quả bảo vệ.

Vì sao nên chọn chống sét tín hiệu điện thoại WTH-SG/RJ11?

Trong số các thiết bị chống sét tín hiệu hiện nay, chống sét tín hiệu điện thoại WTH-SG/RJ11 nổi bật nhờ:

• Thông số kỹ thuật rõ ràng, minh bạch

• Khả năng bảo vệ mạnh mẽ cho đường tín hiệu

• Độ bền cao, hoạt động ổn định lâu dài

• Phù hợp cho cả dân dụng và công nghiệp

Đây là giải pháp tối ưu giúp bảo vệ hệ thống điện thoại và tín hiệu truyền thông trước các rủi ro do sét lan truyền gây ra.

catolog : http://datasheet.watchfuleyesolutions.com/US121014.html
