1. Tổng quan về sét và tầm quan trọng của chống sét
Sét là hiện tượng phóng điện trong khí quyển, xảy ra giữa các đám mây tích điện hoặc giữa đám mây và mặt đất. Dòng điện sét có cường độ rất lớn (từ 30.000 đến 200.000 Ampe), có thể phá hủy kết cấu công trình, gây cháy nổ hoặc thiệt hại thiết bị điện tử.
Ở Việt Nam, trung bình mỗi năm có khoảng 2 triệu tia sét và đặc biệt tập trung tại các khu vực miền Nam, miền Trung trong mùa mưa. Vì vậy, việc lắp đặt hệ thống chống sét là vô cùng cần thiết.
Lý do cần chống sét:
- Bảo vệ tài sản, thiết bị điện, dữ liệu
- Tránh gián đoạn hoạt động sản xuất, kinh doanh
- Bảo vệ tính mạng con người
- Tuân thủ yêu cầu kỹ thuật, luật xây dựng (theo TCVN 9385:2012)
2. Chống sét là gì? Các loại chống sét phổ biến
2.1 Định nghĩa
Chống sét là hệ thống các biện pháp và thiết bị nhằm thu sét, dẫn dòng điện sét và phân tán an toàn xuống đất, ngăn không cho nó gây hư hại cho công trình và thiết bị.
2.2 Phân loại hệ thống chống sét
a) Chống sét trực tiếp
- Dùng kim thu sét, dây dẫn và tiếp địa.
- Ngăn sét đánh trực tiếp vào mái nhà, cột anten, trạm BTS, nhà xưởng…
b) Chống sét lan truyền
- Dùng SPD (Surge Protection Device) để ngăn dòng điện xung lan truyền qua các đường dây điện, mạng, tín hiệu.
- Bảo vệ tủ điện, máy tính, switch, tivi, camera…
c) Chống sét cho đường tín hiệu, viễn thông
- Bảo vệ đường truyền dữ liệu, điện thoại, SCADA, RS485, Ethernet…
3. Tác hại của sét đánh khi không có hệ thống chống sét
| Hậu quả | Mô tả cụ thể |
|---|---|
| Chập cháy thiết bị | Dòng sét gây quá áp, phá hỏng mạch điện tử |
| Cháy nổ | Sét có thể kích hoạt tia lửa tại các khu vực dễ cháy (bồn gas, kho hóa chất…) |
| Mất dữ liệu | Nhiều doanh nghiệp bị sét đánh gây mất toàn bộ dữ liệu nội bộ |
| Mất điện diện rộng | Sét đánh vào trạm biến áp có thể khiến cả khu vực bị cúp điện |
| Tử vong | Một số vụ sét đánh gây tử vong do thiếu bảo vệ hoặc đứng gần nơi truyền điện sét |
4. Cấu tạo chi tiết hệ thống chống sét trực tiếp
Một hệ thống chống sét trực tiếp đầy đủ thường gồm:

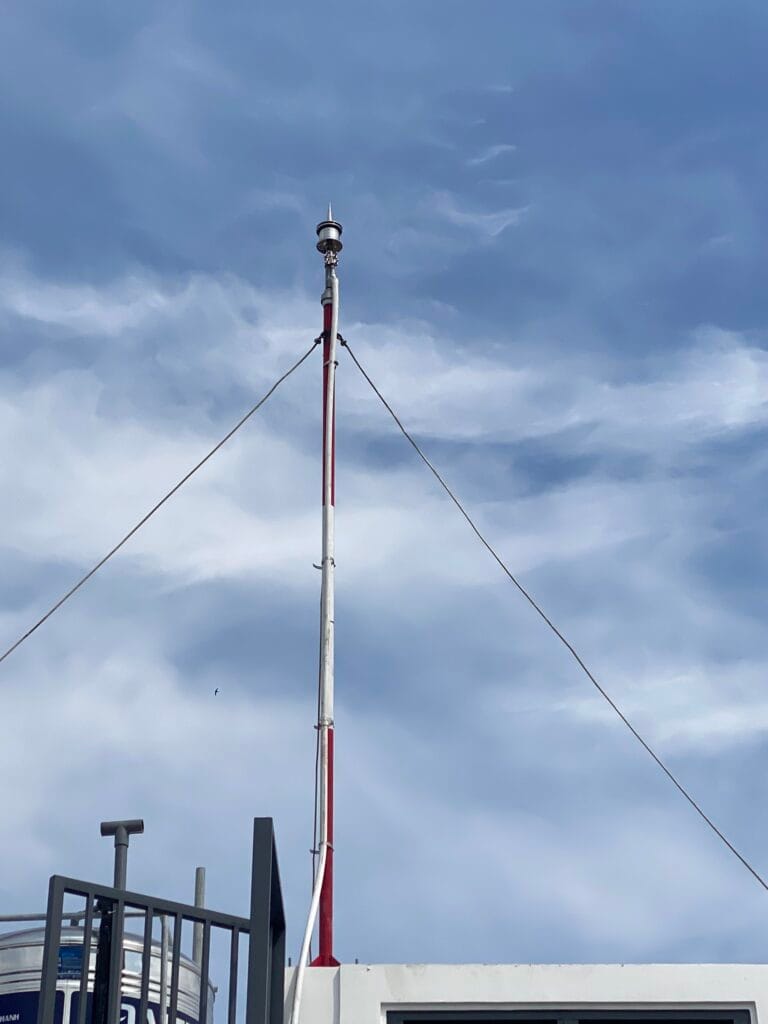

4.1 Kim thu sét (Lightning Rod)
a) Kim Franklin cổ điển:
- Chiều dài từ 0.5m đến 1.5m
- Chất liệu: thép mạ kẽm hoặc inox
- Phạm vi bảo vệ hạn chế (≃20m bán kính)
b) Kim thu sét công nghệ sớm (ESE):
- Tăng cường khả năng phát xạ sớm dòng ion để đón sét
- Phạm vi bảo vệ lên tới 100–150m (tùy model và chiều cao)
- Thương hiệu phổ biến: Protart, Patroit, Ingesco, ABB
📌 Ví dụ: Kim thu sét Protart-60 có thể bảo vệ tới 107m bán kính khi lắp cao 5m so với mái.
4.2 Dây thoát sét (Down Conductor)
- Dẫn dòng sét từ kim xuống hệ tiếp địa
- Dây thường dùng: đồng trần 10mm2–70mm2, dây thép mạ kẽm
- Lắp đặt theo đường thẳng nhất, hạn chế gấp khúc
4.3 Hệ thống tiếp địa
- Nơi phân tán dòng sét vào lòng đất
- Thành phần:
- Cọc tiếp địa: thường dài 2.4m, phi 14 hoặc 16mm
- Cáp đồng thoát sét
- Mối nối hàn hóa nhiệt hoặc kẹp cơ khí
- Hộp kiểm tra tiếp địa
4.4 Hộp kiểm tra điện trở đất
- Kiểm tra điện trở đất định kỳ
- Có nắp đậy, dễ bảo trì
5. Chi tiết hệ thống chống sét lan truyền (SPD)

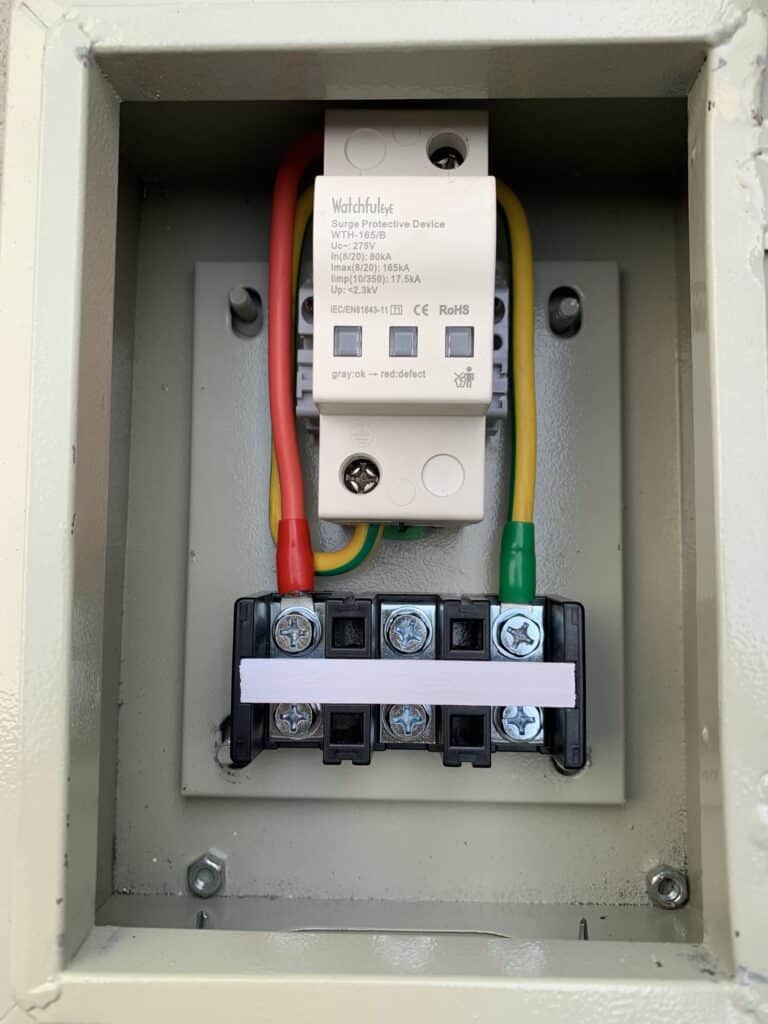

5.1 Thiết bị SPD AC – DC
| Vị trí lắp | Loại SPD đề xuất | Dòng xả tối đa |
|---|---|---|
| Tủ điện chính | SPD Type 1+2 (Combo) | 40–100kA |
| Tủ phân phối | SPD Type 2 | 20–40kA |
| Ổ cắm máy tính | SPD Type 3 (ổ cắm có lọc) | 10–20kA |
Thương hiệu uy tín: Novaris (Úc), OBO Bettermann (Đức), Watchfuleye (USA)

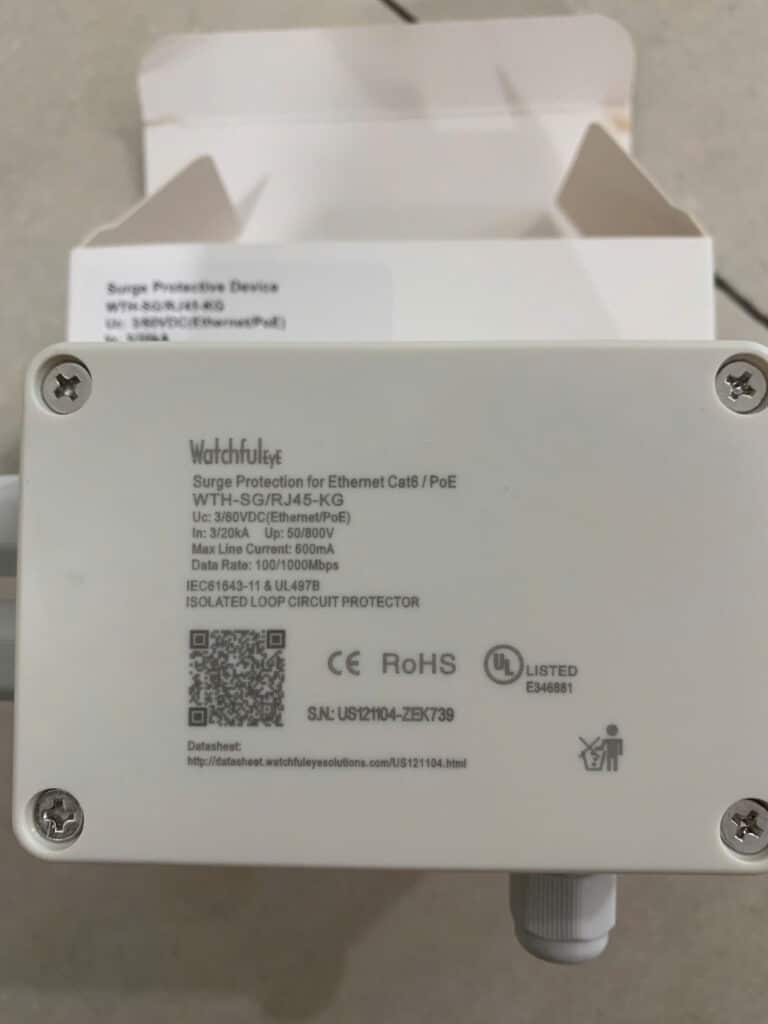

5.2 Chống sét cho LAN, camera, tín hiệu
- LAN-CAT6: bảo vệ switch, đầu ghi camera
- TT3, DSD1, SDM: dùng cho tín hiệu điều khiển, SCADA
- Dòng xả nhỏ hơn, nhưng nhạy với quá áp
5.3 Ưu điểm khi lắp SPD
- Ngăn ngừa hư hại thiết bị điện tử
- Tăng tuổi thọ máy móc
- Tránh mất dữ liệu, ngắt mạng
6. Nguyên lý hoạt động của hệ thống chống sét
Khi có sét:
- Kim thu sét tạo ion dương để thu hút tia tiên đạo âm từ đám mây
- Tia sét được dẫn qua dây thoát sét với điện trở thấp nhất
- Dòng điện sét được tiêu tán an toàn vào lòng đất thông qua hệ thống tiếp địa
- SPD xả dòng xung điện dư thừa vào đất, ngăn không cho lan vào tủ điện, thiết bị
➡️ Toàn bộ quá trình chỉ diễn ra trong micro giây, nhưng đóng vai trò sống còn.
7. Các tiêu chuẩn quốc tế và Việt Nam trong lắp đặt hệ thống chống sét
Việc thiết kế và thi công chống sét cần tuân thủ chặt chẽ các tiêu chuẩn sau:
Tiêu chuẩn Việt Nam:
- TCVN 9385:2012 – Bảo vệ công trình xây dựng khỏi sét (tương đương IEC 62305)
- TCVN 9380:2012 – Hệ thống nối đất
- TCVN 394:2007 – Quy phạm trang bị điện
Tiêu chuẩn quốc tế:
- IEC 62305 – Tiêu chuẩn toàn diện về bảo vệ chống sét
- NF C 17-102 – Tiêu chuẩn cho kim thu sét công nghệ sớm (ESE)
- UL 1449 – Chuẩn SPD tại Mỹ
- IEEE Std 1100 – Thiết kế SPD trong hệ thống điện
📌 Một số tỉnh thành còn yêu cầu hồ sơ thẩm định PCCC nếu chống sét nằm trong dự án lớn (tòa nhà, nhà xưởng, nhà máy sản xuất).
8. Ứng dụng thực tế của hệ thống chống sét
| Loại công trình | Hệ thống chống sét áp dụng |
|---|---|
| Nhà ở dân dụng | Kim thu sét đơn, SPD ổ cắm, nối đất cơ bản |
| Nhà xưởng, kho bãi | Kim ESE, nhiều dây thoát sét, tiếp địa dạng lưới |
| Trạm BTS viễn thông | Kim thu sét + SPD + tiếp địa dạng sao |
| Tòa nhà cao tầng | Hệ chống sét tích hợp (kim, SPD, tiếp địa vòng) |
| Trạm biến áp, solar farm | Chống sét lan truyền là bắt buộc |
| Khu công nghiệp | Yêu cầu tiêu chuẩn cao (IEC, NF-C), dùng thiết bị cao cấp |
9. Cách chọn vật tư chống sét đúng kỹ thuật
Chọn kim thu sét:
- Diện tích bảo vệ?
- Có cần phạm vi bán kính lớn? → chọn kim ESE
- Độ cao công trình, hướng lắp?
Chọn dây thoát sét:
- Dây đồng trần ≥ D10 hoặc đồng bện ≥ 50mm²
- Đảm bảo kết nối chắc chắn, không gấp khúc
Chọn SPD:
- Điện áp sử dụng (AC/DC)
- Dòng xả tối đa phù hợp (40kA, 80kA, 100kA…)
- Đảm bảo SPD có khả năng ngắt khi quá nhiệt, cháy nổ
Chọn tiếp địa:
- Chọn cọc tiếp địa 2.4m mạ đồng ≥ D14
- Dây đồng bện chôn đất ≥ 50mm²
- Kiểm tra điện trở đất < 10 Ohm
10. Báo giá hệ thống chống sét tham khảo (2025)
| Hạng mục | Chi phí tham khảo (VNĐ) |
|---|---|
| Kim thu sét PROTART-30 | 4.500.000 |
| Kim thu sét Bakiral AlfaS ESE 30 | 6.500.000 |
| Dây đồng trần 50mm2 | ~125.000/m |
| Cọc tiếp địa mạ đồng Vinanco 2.4m | ~105.000/cọc |
| Hộp kiểm tra điện trở | 280.000 |
| SPD AC Type 1+2 Novaris | 2.800.000 |
| Hàn hóa nhiệt ống khuôn | 180.000–350.000/mối |
📌 Báo giá thực tế có thể dao động theo thời điểm, số lượng và thương hiệu vật tư.
11. Hướng dẫn thi công hệ thống chống sét an toàn, đúng kỹ thuật
- Khảo sát hiện trường
- Xác định vị trí đặt kim, thoát sét, tiếp địa
- Lắp đặt kim thu sét
- Gắn trên đỉnh mái, cột, ống inox cố định vững
- Đảm bảo chống rung gió
- Thi công dây thoát sét
- Dẫn dây thẳng, hạn chế gấp khúc
- Gắn sát tường, dùng đệm sứ
- Đóng cọc tiếp địa
- Chôn sâu ≥ 0.7m, cách nhau ít nhất 1.2m
- Nối đất bằng hàn hóa nhiệt hoặc kẹp chuyên dụng
- Gắn hộp kiểm tra, SPD
- Gắn SPD trong tủ điện, nối đúng pha – trung tính – tiếp địa
- Hộp kiểm tra tiếp địa đặt tại vị trí dễ kiểm tra
- Kiểm tra điện trở đất
- Dùng máy đo chuyên dụng
- Yêu cầu: R ≤ 10 Ohm (hoặc ≤ 4 Ohm với trạm BTS)
12. Bảo trì định kỳ hệ thống chống sét
✅ Tần suất: 6 tháng/lần hoặc sau mỗi mùa mưa
🔍 Nội dung kiểm tra:
- Kiểm tra điện trở đất (R ≤ 10 Ohm)
- Kiểm tra mối nối, dây thoát sét
- Đảm bảo không có rỉ sét, mòn cáp
- Kiểm tra SPD: đèn báo còn hoạt động?
- Thay thế nếu SPD đã xả nhiều lần (theo chỉ báo màu)
13. Một số thương hiệu thiết bị chống sét uy tín
| Hạng mục | Thương hiệu nổi bật |
|---|---|
| Kim thu sét | Protart (Thổ Nhĩ Kỳ), Patroit, Ingesco, ABB |
| SPD | Watchfuleye(USA), Novaris (Úc), Schneider, OBO Bettermann |
| Hộp kiểm tra, tiếp địa | Vinanco |
| Khuôn hàn hóa nhiệt | Vinanco |
14. Giới thiệu dịch vụ thi công chống sét – Vinanco Group
👉 Vinanco Group là đơn vị chuyên thi công hệ thống chống sét toàn diện, với hơn 10 năm kinh nghiệm.
Thông tin liên hệ:
- 📍 Địa chỉ: 14 đường 34B, An Phú, TP. Thủ Đức
- 📞 SĐT/Zalo: 0902 805 359
- 🌐 Website: https://thegioichongset.com
- 🔧 Dịch vụ: Tư vấn – thiết kế – cung cấp vật tư – thi công trọn gói
Vinanco cung cấp đầy đủ:
- Kim thu sét Protart, Bakiral chính hãng
- SPD nhập khẩu Watchfuleye, Novaris
- Thi công đạt chuẩn TCVN, đo điện trở đất chuyên nghiệp
- Bảo hành dài hạn, kiểm tra định kỳ miễn phí
15. Kết luận: Giải pháp chống sét hiệu quả giúp bảo vệ an toàn toàn diện
Sét là mối nguy hiểm tiềm ẩn trong tự nhiên, đặc biệt ở Việt Nam – quốc gia có tần suất sét cao. Việc đầu tư một hệ thống chống sét hiệu quả không chỉ bảo vệ tài sản, mà còn đảm bảo an toàn sinh mạng, tránh gián đoạn kinh doanh và tuân thủ pháp lý.
👉 Nếu bạn là chủ đầu tư, chủ nhà máy, quản lý tòa nhà hoặc chủ hộ dân, hãy liên hệ ngay với Vinanco Group để được tư vấn lắp đặt hệ thống chống sét tối ưu, tiết kiệm và an toàn nhất.
