Hệ Thống Tiếp Địa Cho Cột Đèn Chiếu Sáng – Giải Pháp Cùng Cọc Tiếp Địa VINANCO

Hệ thống tiếp địa cho cột đèn chiếu sáng là hạng mục quan trọng trong hệ thống điện ngoài trời, góp phần bảo vệ con người và thiết bị khi xảy ra sự cố điện nếu được thiết kế, thi công và phối hợp với các thiết bị bảo vệ phù hợp. Đối với các công trình đường phố, khu đô thị, công viên, nhà máy và bãi đỗ xe, việc lựa chọn vật tư tiếp địa đúng yêu cầu kỹ thuật giúp nâng cao độ tin cậy của hệ thống điện trong quá trình vận hành.

Trong đó, cọc tiếp địa là một trong những thành phần tạo nên điện cực tiếp xúc với đất. Việc lựa chọn cọc tiếp địa VINANCO cần căn cứ vào vật liệu, kích thước, điều kiện thi công và yêu cầu của hồ sơ thiết kế.

Thông qua bài viết này, Thế Giới Chống Sét sẽ giúp bạn tìm hiểu cấu tạo hệ thống tiếp địa cho cột đèn chiếu sáng, cách lựa chọn cọc tiếp địa, quy trình thi công đúng kỹ thuật và những lưu ý cần biết trước khi triển khai công trình.

1. Hệ thống tiếp địa cho cột đèn chiếu sáng là gì?

Hệ thống tiếp địa cho cột đèn chiếu sáng là hệ thống các điện cực, dây dẫn và mối liên kết được bố trí nhằm tạo đường dẫn điện xuống đất theo phương án bảo vệ của công trình.

Hệ thống này thường được sử dụng trong các công trình chiếu sáng ngoài trời, đặc biệt tại những vị trí có cột đèn kim loại, thiết bị điện chịu tác động của môi trường và khu vực có yêu cầu bảo vệ an toàn điện.

Một hệ thống tiếp địa điển hình có thể bao gồm:

• Cọc tiếp địa: Điện cực được lắp đặt trong đất để tạo tiếp xúc điện với môi trường đất.
• Dây dẫn bảo vệ: Kết nối các bộ phận cần nối đất theo sơ đồ điện của công trình.
• Kẹp tiếp địa và phụ kiện liên kết: Hỗ trợ kết nối cọc với dây dẫn bằng phương pháp phù hợp.
• Hệ thống điện cực: Có thể bao gồm một hoặc nhiều cọc được liên kết với nhau theo thiết kế.
• Điểm kiểm tra: Phục vụ công tác kiểm tra, đo kiểm và bảo trì khi cần thiết.

Tùy vào quy mô công trình, hệ thống tiếp địa có thể được thiết kế theo phương án riêng hoặc liên kết với hệ thống tiếp địa chung. Việc lựa chọn phương án phải căn cứ vào thiết kế điện, điều kiện đất và yêu cầu bảo vệ của công trình.

Cần phân biệt hệ thống tiếp địa bảo vệ điện với hệ thống chống sét trực tiếp. Hai hệ thống có chức năng liên quan nhưng không hoàn toàn giống nhau. Nếu công trình có yêu cầu chống sét, cần xem xét đồng bộ các biện pháp chống sét trực tiếp, chống sét lan truyền và nối đất theo thiết kế phù hợp.

2. Tầm quan trọng của hệ thống tiếp địa cột đèn chiếu sáng

2.1. Hỗ trợ bảo vệ an toàn điện

Trong quá trình sử dụng, sự cố cách điện hoặc hư hỏng thiết bị có thể làm xuất hiện điện áp nguy hiểm trên các bộ phận kim loại của cột đèn.

Hệ thống nối đất bảo vệ, khi được thiết kế đồng bộ với dây bảo vệ và thiết bị bảo vệ điện phù hợp, giúp tạo điều kiện để dòng điện sự cố được xử lý theo phương án bảo vệ đã thiết kế.

Tuy nhiên, chỉ lắp cọc tiếp địa không thể bảo đảm loại bỏ hoàn toàn nguy cơ điện giật. Công trình vẫn cần có các biện pháp bảo vệ điện phù hợp, được kiểm tra và nghiệm thu theo yêu cầu kỹ thuật.

2.2. Phù hợp với điều kiện lắp đặt ngoài trời

Cột đèn chiếu sáng thường được lắp đặt tại vỉa hè, đường giao thông, công viên, khu công nghiệp và khu dân cư. Những khu vực này có thể chịu ảnh hưởng của mưa, độ ẩm, ngập nước hoặc điều kiện đất có tính ăn mòn.

Do đó, lựa chọn cọc tiếp địa, dây dẫn và phụ kiện cần xem xét độ bền vật liệu, khả năng chống ăn mòn và sự tương thích giữa các thành phần.

2.3. Hỗ trợ kiểm tra và bảo trì lâu dài

Một hệ thống tiếp địa được thi công đúng thiết kế sẽ thuận tiện hơn trong quá trình kiểm tra, đo kiểm và bảo trì.

Hồ sơ hoàn công, sơ đồ liên kết và kết quả đo kiểm giúp đơn vị quản lý theo dõi tình trạng hệ thống, phát hiện những dấu hiệu bất thường và có phương án xử lý kịp thời.

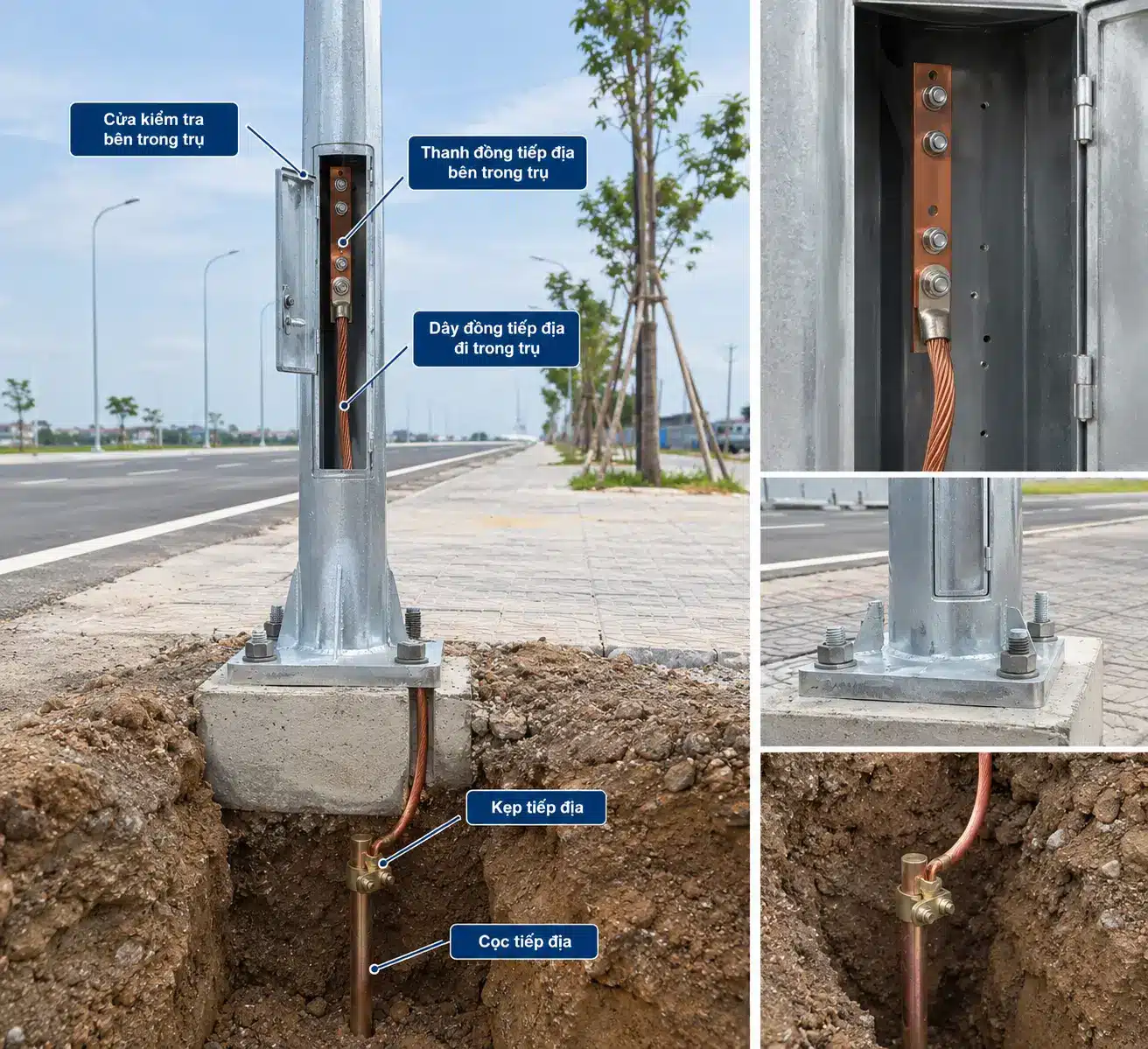

3. Cấu tạo hệ thống tiếp địa cho cột đèn chiếu sáng

3.1. Cọc tiếp địa

Cọc tiếp địa là thành phần tạo điện cực tiếp xúc với đất. Trên thị trường có nhiều loại cọc với vật liệu và kích thước khác nhau, chẳng hạn cọc thép mạ kẽm hoặc cọc thép mạ đồng.

Khi lựa chọn cọc tiếp địa cho hệ thống chiếu sáng, cần xem xét:

• Vật liệu chế tạo và lớp phủ bề mặt.
• Kích thước tiết diện và chiều dài cọc.
• Khả năng chịu lực trong quá trình thi công.
• Khả năng chống ăn mòn trong điều kiện đất thực tế.
• Khả năng kết nối với dây dẫn và phụ kiện.
• Yêu cầu kỹ thuật của hồ sơ thiết kế.

Cọc tiếp địa VINANCO là dòng vật tư khách hàng có thể tìm hiểu khi triển khai hệ thống tiếp địa cho công trình. Trước khi đặt hàng, cần xác định đúng mã sản phẩm, vật liệu và kích thước theo nhu cầu thực tế để bảo đảm phù hợp với thiết kế.

3.2. Dây dẫn tiếp địa

Dây dẫn có nhiệm vụ liên kết các bộ phận cần nối đất với hệ thống điện cực theo sơ đồ bảo vệ.

Tiết diện, vật liệu và phương pháp lắp đặt dây phải được xác định theo yêu cầu thiết kế, điều kiện môi trường và tiêu chuẩn áp dụng. Không nên lựa chọn dây dẫn chỉ dựa trên giá thành mà bỏ qua khả năng chịu dòng điện sự cố và độ bền khi vận hành.

3.3. Kẹp tiếp địa và phụ kiện liên kết

Kẹp tiếp địa hoặc các phụ kiện liên kết được sử dụng để tạo mối nối điện giữa cọc, dây dẫn và các thành phần liên quan.

Mối nối cần bảo đảm tính liên tục điện, độ chắc chắn và khả năng chống ăn mòn phù hợp. Việc lựa chọn phụ kiện phải tương thích với vật liệu, kích thước của cọc và dây dẫn.

3.4. Hệ thống dây bảo vệ và liên kết với cột đèn

Đối với cột đèn kim loại, phương án nối đất bảo vệ cần được xác định theo sơ đồ điện đã được phê duyệt. Những bộ phận có khả năng xuất hiện điện áp nguy hiểm khi xảy ra sự cố cần được xem xét trong phương án bảo vệ tổng thể.

Không nên tự ý đấu nối, thay đổi cấu hình hoặc tách riêng các điện cực khi chưa đánh giá đầy đủ thiết kế của hệ thống.

4. Cách lựa chọn cọc tiếp địa VINANCO cho cột đèn chiếu sáng

4.1. Lựa chọn theo vật liệu

Mỗi loại vật liệu có đặc điểm khác nhau về khả năng chống ăn mòn, độ bền và phương pháp thi công.

Cọc thép mạ kẽm có thể được xem xét cho những công trình đáp ứng yêu cầu kỹ thuật tương ứng. Cọc thép mạ đồng cũng có thể phù hợp trong những trường hợp khác tùy theo thiết kế và điều kiện môi trường.

Cần đánh giá chất lượng lớp phủ, điều kiện đất, nguy cơ ăn mòn và tính tương thích của các vật liệu tiếp xúc với nhau trước khi lựa chọn.

4.2. Lựa chọn theo kích thước và chiều dài

Kích thước và chiều dài cọc ảnh hưởng đến đặc tính điện của điện cực, khả năng thi công và độ bền cơ học.

Không có một kích thước cọc duy nhất phù hợp với mọi công trình. Việc lựa chọn phải dựa trên điều kiện đất, yêu cầu điện trở nối đất, phương án bố trí điện cực và kết quả đo kiểm thực tế.

Nếu công trình đã có bản vẽ thiết kế, khách hàng nên cung cấp thông số cho đơn vị cung ứng để được tư vấn đúng chủng loại cọc tiếp địa VINANCO.

4.3. Lựa chọn theo quy mô công trình

Khi lựa chọn vật tư cho hệ thống tiếp địa cột đèn chiếu sáng, cần xem xét số lượng cột, khoảng cách lắp đặt, cấu tạo hệ thống điện và phương án liên kết giữa các điện cực.

Đối với dự án đường phố hoặc khu đô thị có nhiều cột đèn, phương án tiếp địa cần được thiết kế đồng bộ thay vì tự động sử dụng cùng một cấu hình cho mọi vị trí.

4.4. Lựa chọn theo hồ sơ kỹ thuật

Trước khi mua vật tư, cần đối chiếu mã sản phẩm, kích thước, vật liệu và tài liệu kỹ thuật hiện có.

Việc xác minh thông tin ngay từ đầu giúp hạn chế nhầm lẫn trong quá trình đặt hàng, thi công và nghiệm thu.

5. Quy trình thi công tiếp địa cột đèn chiếu sáng đúng kỹ thuật

Quy trình thi công tiếp địa cột đèn chiếu sáng cần tuân thủ hồ sơ thiết kế điện, biện pháp thi công và yêu cầu an toàn của công trình. Các bước dưới đây là quy trình tổng quát; trình tự và cấu hình cụ thể phải được điều chỉnh theo phương án đã được phê duyệt.

Bước 1: Khảo sát hiện trạng và xác định phương án tiếp địa

Trước khi thi công, cần khảo sát vị trí cột đèn, hệ thống cấp điện, cấu tạo cột, điều kiện đất và các công trình ngầm trong khu vực.

Đồng thời, xác định phương án nối đất bảo vệ, vị trí điện cực và cách liên kết với hệ thống điện theo thiết kế.

Đây là bước quan trọng của toàn bộ quá trình thi công, bởi điều kiện đất và cấu trúc hệ thống điện ảnh hưởng trực tiếp đến cách bố trí điện cực cũng như yêu cầu kiểm tra sau lắp đặt.

Bước 2: Chuẩn bị cọc tiếp địa và vật tư

Căn cứ vào hồ sơ thiết kế, chuẩn bị cọc tiếp địa, dây dẫn bảo vệ, kẹp nối và các phụ kiện cần thiết.

Khi sử dụng cọc tiếp địa VINANCO, cần kiểm tra đúng chủng loại, vật liệu, kích thước và khả năng tương thích với phương pháp thi công. Không tự ý thay đổi vật tư khác với thiết kế khi chưa được chấp thuận.

Bước 3: Xác định vị trí và lắp đặt cọc tiếp địa

Đánh dấu vị trí lắp đặt theo bản vẽ. Trước khi đào đất hoặc đóng cọc, cần xác định vị trí cáp điện, đường ống và các hạ tầng ngầm để hạn chế nguy cơ gây hư hỏng hoặc tai nạn.

Tiến hành lắp đặt điện cực theo phương pháp được phê duyệt, bảo đảm đúng vị trí và độ sâu thiết kế. Số lượng cọc, khoảng cách giữa các cọc và cách bố trí điện cực cần dựa trên yêu cầu kỹ thuật và điều kiện đất thực tế.

Không nên áp dụng một số lượng cọc hoặc khoảng cách cố định cho tất cả công trình.

Bước 4: Kết nối dây dẫn tiếp địa với cọc và cột đèn

Sau khi lắp đặt điện cực, tiến hành kết nối dây dẫn bảo vệ với hệ thống tiếp địa bằng phương pháp phù hợp.

Các mối nối phải bảo đảm tính liên tục điện, độ chắc chắn và khả năng chống ăn mòn theo yêu cầu thiết kế.

Đối với cột đèn kim loại, cần thực hiện liên kết bảo vệ theo sơ đồ điện đã được phê duyệt. Việc tiếp địa trong hệ thống phải được xem xét đồng bộ với dây bảo vệ và thiết bị bảo vệ điện; không chỉ đơn thuần nối một cọc xuống đất rồi coi như đã hoàn thành bảo vệ an toàn.

Bước 5: Kiểm tra mối nối và tính liên tục điện

Trước khi lấp đất hoặc hoàn thiện bề mặt, cần kiểm tra các mối nối, vị trí liên kết, tình trạng vật tư và tính liên tục của dây bảo vệ.

Nếu phát hiện mối nối lỏng, hư hỏng hoặc có nguy cơ ăn mòn không phù hợp, cần xử lý theo biện pháp kỹ thuật được chấp thuận.

Bước này giúp phát hiện các sai sót khi các vị trí liên kết vẫn còn thuận tiện để kiểm tra và xử lý.

Bước 6: Đo kiểm và đánh giá hệ thống tiếp địa

Sau khi hoàn thành lắp đặt, tiến hành đo điện trở nối đất bằng thiết bị phù hợp và kiểm tra các thông số liên quan theo hồ sơ thiết kế, tiêu chuẩn áp dụng và phương pháp bảo vệ của hệ thống điện.

Không nên mặc định một giá trị điện trở nối đất duy nhất cho mọi cột đèn. Kết quả đo phải được đối chiếu với tiêu chí nghiệm thu cụ thể của công trình.

Đồng thời, cần kiểm tra dây bảo vệ và thiết bị bảo vệ điện vì kết quả đo điện trở nối đất riêng lẻ không đủ để khẳng định toàn bộ hệ thống đã an toàn.

• Tiêu chuẩn tiếp địa
• TCVN 9385:2012 (tương đương BS 6651:1999): Tiêu chuẩn quốc gia về chống sét cho các công trình xây dựng, hướng dẫn thiết kế, kiểm tra và bảo trì

• TCVN 9358:2012: Tiêu chuẩn kỹ thuật thi công hệ thống nối đất thiết bị điện trong các công trình công nghiệp và dân dụng.
• TCVN 4756:1989: Quy phạm nối đất thiết bị điện và an toàn điện.

Bước 7: Nghiệm thu, hoàn thiện và bàn giao

Khi các hạng mục đã đáp ứng yêu cầu, tiến hành hoàn thiện vị trí thi công, lập hồ sơ nghiệm thu và lưu lại kết quả đo kiểm.

Hồ sơ nên thể hiện vị trí điện cực, chủng loại vật tư, sơ đồ liên kết và các thông số cần thiết để phục vụ quản lý, bảo trì.

Trong quá trình vận hành, cần kiểm tra định kỳ theo yêu cầu công trình và đánh giá lại khi có dấu hiệu hư hỏng, ăn mòn, sửa chữa hoặc thay đổi hệ thống điện. Nếu thiết kế có yêu cầu tiếp địa lặp lại, việc bố trí và kiểm tra phải thực hiện theo đúng sơ đồ, vị trí và tiêu chí kỹ thuật được phê duyệt.

6. Những yếu tố ảnh hưởng đến điện trở nối đất

Điện trở nối đất phụ thuộc vào nhiều yếu tố chứ không chỉ riêng loại cọc được sử dụng.

Các yếu tố cần quan tâm bao gồm:

• Điện trở suất của đất: Loại đất và thành phần đất ảnh hưởng đến khả năng dẫn điện.
• Độ ẩm của đất: Giá trị đo có thể thay đổi theo điều kiện thời tiết và mùa trong năm.
• Kích thước điện cực: Chiều dài, kích thước và bề mặt tiếp xúc ảnh hưởng đến đặc tính của điện cực.
• Cách bố trí cọc: Số lượng, khoảng cách và phương án liên kết ảnh hưởng đến hiệu quả tổng thể.
• Chất lượng mối nối: Mối nối không đạt yêu cầu có thể làm suy giảm tính liên tục điện.
• Tình trạng ăn mòn: Sự xuống cấp của vật liệu có thể ảnh hưởng đến độ bền và khả năng vận hành lâu dài.

Do đó, tăng số lượng cọc chưa chắc tạo ra mức cải thiện tương ứng trong mọi điều kiện. Phương án phù hợp cần được xác định bằng khảo sát, tính toán và đo kiểm thực tế.

Nếu công trình có yêu cầu cải thiện điện trở nối đất, đơn vị thiết kế có thể xem xét điều chỉnh cấu hình điện cực hoặc sử dụng giải pháp cải thiện đất khi đáp ứng yêu cầu kỹ thuật và tính tương thích vật liệu.

7. Những sai lầm cần tránh khi thi công tiếp địa cột đèn chiếu sáng

Chọn cọc chỉ dựa trên giá thành

Giá mua thấp không đồng nghĩa với chi phí sử dụng thấp. Cần xem xét vật liệu, chất lượng lớp phủ, kích thước và khả năng đáp ứng thiết kế trước khi quyết định.

Không kiểm tra điều kiện đất

Điều kiện đất khác nhau có thể dẫn đến yêu cầu bố trí điện cực khác nhau. Việc bỏ qua khảo sát có thể khiến phương án ban đầu không đạt tiêu chí thiết kế.

Thi công mối nối không đạt yêu cầu

Mối nối lỏng, không tương thích vật liệu hoặc không được bảo vệ phù hợp có thể ảnh hưởng đến tính liên tục điện và độ bền của hệ thống.

Cho rằng chỉ cần lắp cọc là đủ an toàn

Cọc tiếp địa chỉ là một thành phần của hệ thống. Hiệu quả bảo vệ còn phụ thuộc vào dây bảo vệ, thiết bị bảo vệ, sơ đồ đấu nối và việc kiểm tra tổng thể.

Không đo kiểm và lưu hồ sơ

Không có kết quả đo kiểm hoặc hồ sơ nghiệm thu sẽ gây khó khăn cho việc xác nhận chất lượng và bảo trì hệ thống về sau.

Tránh các sai sót trên giúp hệ thống tiếp địa được triển khai đồng bộ hơn, hạn chế chi phí sửa chữa và tạo điều kiện thuận lợi cho công tác quản lý công trình.

8. Câu hỏi thường gặp về hệ thống tiếp địa cho cột đèn chiếu sáng

Mỗi cột đèn có bắt buộc phải lắp một cọc tiếp địa riêng không?

Không thể kết luận chỉ dựa trên số lượng cột đèn. Phương án điện cực và liên kết cần căn cứ vào thiết kế điện, cấu tạo cột, phương pháp bảo vệ và các yêu cầu áp dụng cho công trình.

Nên sử dụng cọc tiếp địa mạ kẽm hay mạ đồng?

Cả hai loại đều có thể được xem xét tùy theo điều kiện công trình. Cần so sánh vật liệu, lớp phủ, nguy cơ ăn mòn, yêu cầu thiết kế và chi phí vòng đời trước khi lựa chọn.

Điện trở nối đất cho cột đèn cần đạt bao nhiêu ôm?

Giá trị yêu cầu phụ thuộc vào thiết kế điện, phương pháp bảo vệ, loại công trình và tiêu chuẩn áp dụng. Cần xác định tiêu chí nghiệm thu từ hồ sơ thiết kế hoặc quy định liên quan rồi tiến hành đo kiểm thực tế.

Cọc tiếp địa VINANCO có phù hợp với công trình chiếu sáng ngoài trời không?

Có thể xem xét sử dụng khi loại cọc, vật liệu, kích thước và đặc tính sản phẩm đáp ứng yêu cầu thiết kế. Khách hàng nên cung cấp thông số công trình để được tư vấn đúng chủng loại.

Có cần kiểm tra tiếp địa sau khi đưa công trình vào sử dụng không?

Có. Việc kiểm tra cần thực hiện theo kế hoạch bảo trì và yêu cầu của công trình. Cần kiểm tra lại khi có dấu hiệu hư hỏng, ăn mòn, sửa chữa hoặc thay đổi hệ thống điện.
