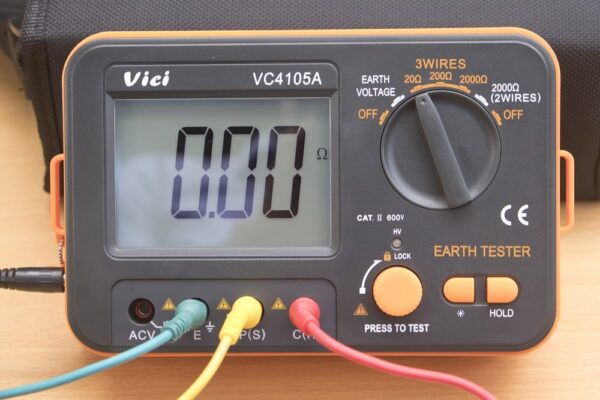

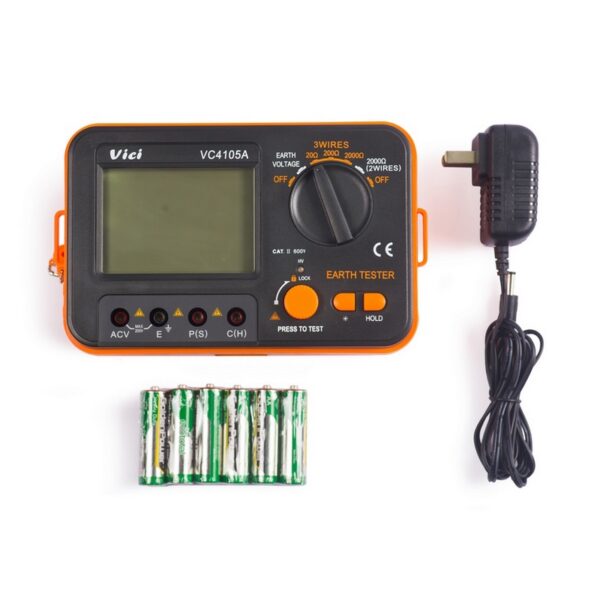

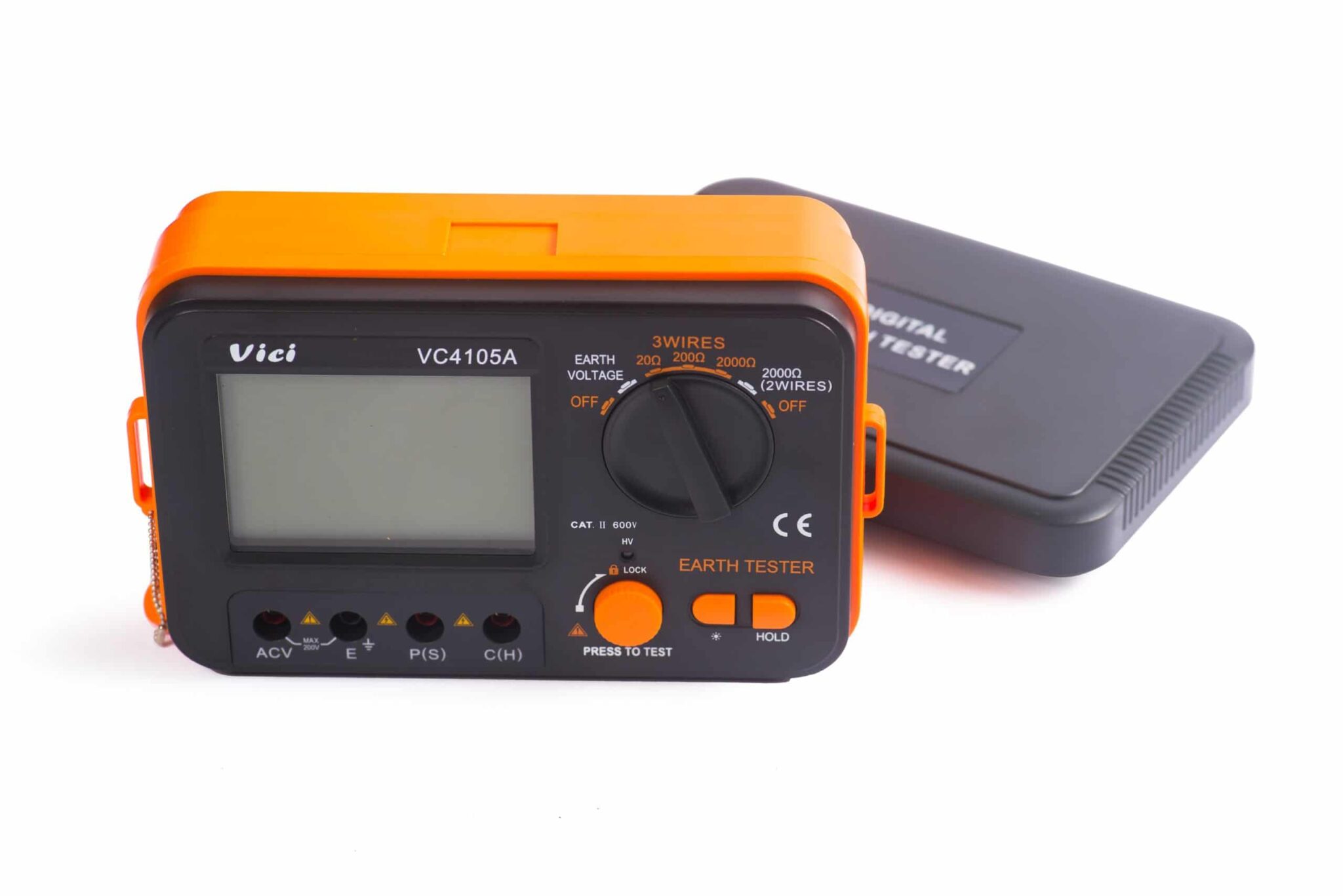

Đồng hồ đo điện trở đất VICI 4105A

Mô tả

Đồng hồ đo điện trở đất VICI 4105A là trợ thủ đắc lực trong thi công chống sét tiếp địa.
– Sản phẩm giúp đo đạc chính xác điện trở của đất. Đây chính là yếu tố quan trọng để đánh giá chất lượng của bãi tiếp địa.
– Thiết kế Nhỏ gọn, dễ dàng sử dụng, độ bền cao

Hướng dẫn sử dụng đồng hồ đo trở đất VICI 4105A

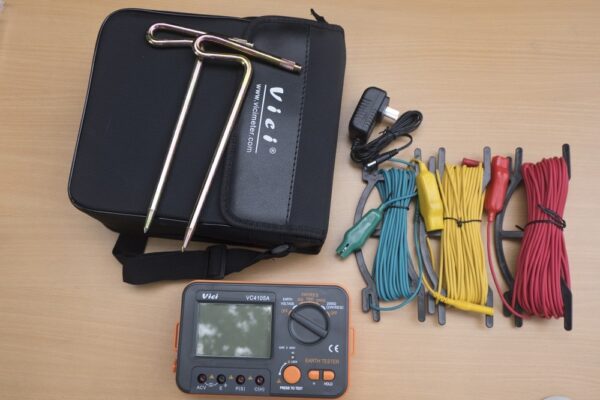

Bước 1: Đấu nối các dây nối.

• Cắm 2 cọc bổ trợ như sau: Cọc 1 cách điểm đo 5~10m, cọc 2 cách cọc 1 từ 5~10m.
• Dây màu xanh (Green) dài 5m kẹp vào điểm đo.
• Dây màu xanh được kẹp vào dây từ hệ thống tiếp địa, thường sẽ có hộp kiểm tra.
• Dây màu vàng (Yellow) dài 10m, dây màu đỏ(red) dài 20m kẹp vào cọc 1 và cọc 2 sao cho phù hợp với chiều dài của dây.
• Dây màu vàng (Yellow) dài 10m, dây màu đỏ(red) dài 20m kẹp vào cọc 1 và cọc 2 sao cho phù hợp với chiều dài của dây.
• Sơ đồ đấu nối các dây vào máy đo điện trở đất như sau:

• Kiểm tra sự kết nối của các đầu dây dẫn
  Cắm các dây dẫn theo hướng dẫn vào chỗ thích hợp. Chú ý dây cắm lỏng có thể làm cho kết quả đo không chính xác.

CHÚ Ý: Trong trường hợp có xi măng, đặt các cực phụ nằm xuống và tưới nước vào nó, hoặc đặt cực điện áp trong vải ẩm khi tiến hành đo.

Bước 2: Kiểm tra điện áp của tổ đất cần kiểm tra

• Bật công tắc tới vị trí “EARTH VOLTAGE” và ấn nút “PRESS TO TEST” để kiểm tra điện áp đất.
• Để kết quả đo được chính xác thì điện áp đất không được lớn hơn 10V.

Bước 3: Kiểm tra điện trở đất.

• Đầu tiên ta bật công tắc tới vị trí x100Ω để kiểm tra điện trở đất.
• Nếu điện trở quá cao (>1200Ω) thì đèn OK sẽ không sáng, khi đó ta cần kiểm tra lại các đầu đấu nối.
• Nếu điện trở nhỏ thì ta bật công tắc tới vị trí x10Ω hoặc x1Ω sao cho phù hợp để có thể dễ đọc được trị số điện trở trên đồng hồ.

– Thương hiệu: VICI
– Xuất xứ: HongKong
– Bảo hành: 24 tháng
– ĐÃ BAO GỒM VAT
Catalogue tham khảo : Đồng hồ đo điện trở đất VICI 4105A
